FREKVENČNÍ MĚNIČ PRO TLAKOVÉ SYSTÉMY

FREKVENČNÍ MĚNIČ PRO TLAKOVÉ SYSTÉMY

DAB.ADAC

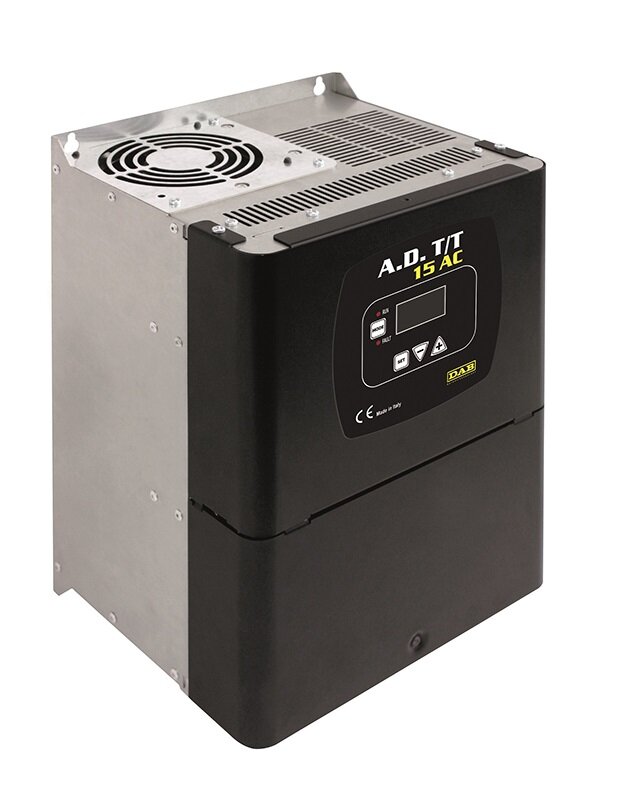

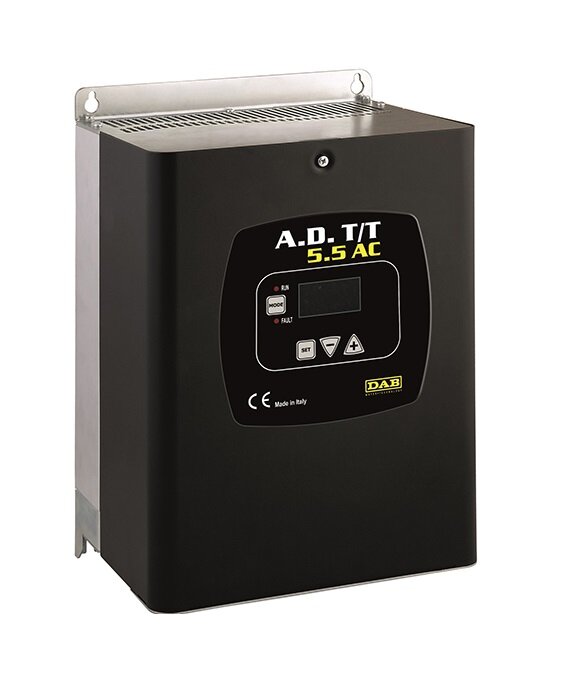

ADAC - frekvenční měnič. Je ideální pro náročný provoz. Dokáže řídit čerpadlo až do výkonu 15 kW. Tyto jednotky kombinují jednoduchost s odolnou konstrukcí a výkonem měniče. Mohou být instalovány na kontrolním panelu a musí být objednány s externími čidly tlaku a průtoku. Použití tlakového čidla umožňuje lepší regulaci tlaku. ADAC lze snadno nastavit na automatické tlakové stanici, díky standardnímu vodivému kabelovému připojení. ADAC jednotky jsou chlazeny pomocí vzduchu vlastním ventilátorem. Tyto velmi konstrukčně odolné panely měničů mají kovový plášť a jsou vhodné pro náročné provozy. ADAC zajistí maximální praktičnost, zvýšení průměrné životnosti systému a také umožňuje významně uspořit spotřebu energie.
  • Grafický displej
  • Elektrické čerpadlo s nominální frekvencí 50-200 Hz
  • Rozsah regulace podle využití snímače s rozsahem 1-24 bar
  • Možnost čidla průtoku
  • Nastavitelná ochrana proti přetížení
  • Rozšířené možnosti připojení
  • Stupeň ochrany: IP20
  • Ochrana proti chodu na sucho
  • Nadproudová ochrana
  • Ochrana proti přehřátí
  • Funkce ochrany proti zadření a proti zamrznutí
  • Možnost vytvoření tlakové stanice až s 8 měniči
Obj. kód Typ Název Balení Cena bez DPH
60145522 DAB.ADAC ADAC M/T 1.0 AC Frekvenční měnič pro tlakové systémy 1 ks 22 292,00 Kč
60145523 DAB.ADAC ADAC M/T 1.5 AC Frekvenční měnič pro tlakové systémy 1 ks 25 247,00 Kč
60145524 DAB.ADAC ADAC M/T 2.2 AC Frekvenční měnič pro tlakové systémy 1 ks 29 287,00 Kč
88002774 DAB.ADAC ADAC T/T 11.0 AC Frekvenční měnič pro tlakové systémy 1 ks 73 008,00 Kč
88002775 DAB.ADAC ADAC T/T 15.0 AC Frekvenční měnič pro tlakové systémy 1 ks 96 679,00 Kč
60145525 DAB.ADAC ADAC T/T 3.0 AC Frekvenční měnič pro tlakové systémy 1 ks 40 987,00 Kč
60145526 DAB.ADAC ADAC T/T 4.0 AC Frekvenční měnič pro tlakové systémy 1 ks 46 037,00 Kč
60145527 DAB.ADAC ADAC T/T 5.5 AC Frekvenční měnič pro tlakové systémy 1 ks 51 800,00 Kč
88002773 DAB.ADAC ADAC T/T 7.5 AC Frekvenční měnič pro tlakové systémy 1 ks 68 772,00 Kč
Máte zájem o naše produkty?

Kontaktní osoby

Obchodní zástupci

Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce
David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce

Techničtí manažeři

David Kreuzer
David Kreuzer
Technický manažer
Ondřej Štůrala
Ondřej Štůrala
Technický manažer

Instruktážní videa

E.SYBOX

  • E.SYBOX – vertikální instalace

  • E.SYBOX MINI – konfigurace

  • E.SYBOX – horizontální instalace

  • E.SYBOX MINI – vertikální instalace

  • E.SYBOX – prezentační video

  • E.SYBOX – konfigurace

  • E.SYBOX MINI – horizontální instalace

  • E.SYBOX – spot

  • E.SYBOX MINI – instalace na stěnu

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentační video

Podklady a prospekty

Podklady na vyžádání















Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
