Katalog Čerpací technika ČERPACÍ TECHNIKA Ponorná čerpadla a ponorné motory PONORNÉ 4" MOTORY
PONORNÉ 4" MOTORY

PONORNÉ 4" MOTORY

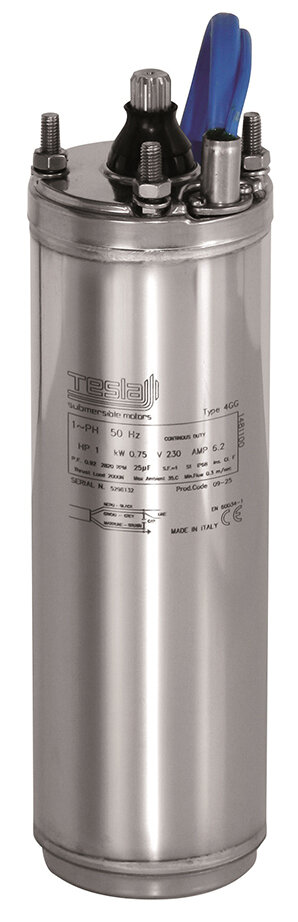

DAB.MOTOR 4GG

Ponorný dvoupólový asynchronní elektromotor s mechanickými díly je vyroben z nerezové oceli AISI 304. Rotor je uložen v kluzných radiálních ložiskách, axiální zatížení je zachycováno robustním kluzným patním ložiskem. Mazání a chlazení radiálních ložisek a pánve patního ložiska je kapalinovou náplní. Stator je hermeticky uzavřen v nerezovém pouzdře naplněném směsí inertních plynů na bázi argonu. Uzly vinutí (s ochranným vodičem) jsou přes těsněný připojovací konektor vyvedeny plochým čtyřžilovým vodičem nad čerpadlo, kde je možné bezproblémové napojení vlastního přívodního kabelu. Rozběh a ochrana jednofázového motoru se obecně řeší např. rozběhovou skříňkou CONTROL BOX, obsahující rozběhový kondenzátor a ručně resetovatelnou ochranu motoru proti přetížení. Pro těžší rozběh je určen systém CONTROL HS. Ochranu třífázového motoru zajišťuje uživatel sám.

Příruba: NEMA - 4"
Stupeň krytí: IP68
Třída izolace: F
Napájecí napětí:
jednofázové 1 x 230 V / 50 Hz
třífázové 3 x 230 V / 50 Hz
třífázové 3 x 400 V / 50 Hz

Technický list

Návod

Ostatní

Obj. kód Typ Název Balení Jednotka Cena bez DPH
60122739 DAB.MOTOR 4GG Motor 4GG TESLA 4"M - 0,37kW - 1x230V - vodní, dvoupólový 1 ks 11 080,00 Kč
60122740 DAB.MOTOR 4GG Motor 4GG TESLA 4"M - 0,55kW - 1x230V - vodní, dvoupólový 1 ks 11 544,00 Kč
60122741 DAB.MOTOR 4GG Motor 4GG TESLA 4"M - 0,75kW - 1x230V - vodní, dvoupólový 1 ks 12 523,00 Kč
60122742 DAB.MOTOR 4GG Motor 4GG TESLA 4"M - 1,1kW - 1x230V - vodní, dvoupólový 1 ks 13 940,00 Kč
60122743 DAB.MOTOR 4GG Motor 4GG TESLA 4"M - 1,5kW - 1x230V - vodní, dvoupólový 1 ks 17 161,00 Kč
60122744 DAB.MOTOR 4GG Motor 4GG TESLA 4"M - 2,2kW - 1x230V - vodní, dvoupólový 1 ks 21 697,00 Kč
60185921 DAB.MOTOR 4GG Motor 4GG TESLA 4"M - 3,0kW - 1x230V - vodní, dvoupólový 1 ks 34 002,00 Kč
60122779 DAB.MOTOR 4GG Motor 4GG TESLA 4"M - 3,7kW - 1x230V - vodní, dvoupólový 1 ks 35 892,00 Kč
60185385 DAB.MOTOR 4GG Motor 4GG TESLA 4"M - 4,0kW - 1x230V - vodní, dvoupólový 1 ks 37 026,00 Kč
60122746 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 0,37kW - 3x400V - vodní, dvoupólový 1 ks 10 668,00 Kč
60122745 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 0,37kW - 3x230V - vodní, dvoupólový 1 ks 10 668,00 Kč
60122748 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 0,55kW - 3x400V - vodní, dvoupólový 1 ks 11 261,00 Kč
60122747 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 0,55kW - 3x230V - vodní, dvoupólový 1 ks 11 261,00 Kč
60122750 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 0,75kW - 3x400V - vodní, dvoupólový 1 ks 11 956,00 Kč
60122749 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 0,75kW - 3x230V - vodní, dvoupólový 1 ks 11 956,00 Kč
60122752 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 1,1kW - 3x400V - vodní, dvoupólový 1 ks 13 348,00 Kč
60122751 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 1,1kW - 3x230V - vodní, dvoupólový 1 ks 13 348,00 Kč
60122754 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 1,5kW - 3x400V - vodní, dvoupólový 1 ks 15 229,00 Kč
60122753 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 1,5kW - 3x230V - vodní, dvoupólový 1 ks 15 229,00 Kč
60122756 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 2,2kW - 3x400V - vodní, dvoupólový 1 ks 18 836,00 Kč
60122755 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 2,2kW - 3x230V - vodní, dvoupólový 1 ks 18 836,00 Kč
60122758 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 3,0kW - 3x400V - vodní, dvoupólový 1 ks 23 550,00 Kč
60122757 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 3,0kW - 3x230V - vodní, dvoupólový 1 ks 23 550,00 Kč
60122760 DAB.MOTOR 4GG Motor 4GG TESLA4"T - 4,0kW - 3x400V - vodní, dvoupólový 1 ks 26 797,00 Kč
60122759 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 4,0kW - 3x230V - vodní, dvoupólový 1 ks 26 797,00 Kč
60122762 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 5,5kW - 3x400V - vodní, dvoupólový 1 ks 31 734,00 Kč
60122761 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 5,5kW - 3x230V - vodní, dvoupólový 1 ks 31 734,00 Kč
60122763 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 7,5kW - 3x400V - vodní, dvoupólový 1 ks 39 895,00 Kč
60198796 DAB.MOTOR 4GG Motor 4GG TESLA 4"T - 7,5kW - 3x230V - vodní, dvoupólový 1 ks 44 776,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

E.SYBOX

  • E.SYBOX MINI – vertikální instalace

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurace

  • E.SYBOX – konfigurace

  • E.SYBOX MINI – horizontální instalace

  • E.SYBOX – vertikální instalace

  • E.SYBOX – prezentační video

  • E.SYBOX MINI – instalace na stěnu

  • E.SYBOX – horizontální instalace

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentační video

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
