DIRTSTOP, BRIX a POLIFEMO SAMOZŘEJMOST PRO KAŽDÝ SYSTÉM

Jedním z důležitých a nezanedbatelných faktorů prakticky každého otopného systému nebo zdroje vytápění, se značným vlivem na provozní spolehlivost a dlouhodobou životnost, je kvalita otopné vody v nich cirkulující. Zvyšující se požadavky na kvalitu otopné vody rostou úměrně s vývojem technologií vytápění a dostávají se stále častěji do oblasti zájmu odborné i laické veřejnosti, a to nejen v oblasti chemického složení vody, ale i v oblasti odstranění mechanických magnetických i nemagnetických nečistot. A není to jen ochrana otopných systémů, zdrojů vytápění, alternativních zdrojů vytápění, ale i dalších prvků v nich se vyskytujících, jako jsou různé vyvažovací a regulační armatury, tepelné výměníky, uzavírací armatury, oběhová čerpadla nebo měřiče spotřeby tepla.

IVAR.DIRTSTOP

Prvním výrobkem pro ochranu otopných systémů spadajícím do skupiny silné trojky jsou magnetické filtry. V nabídce společnosti IVAR CS spol. s r.o. jsou dva typy magnetických filtrů, IVAR.DIRTSTOP^® a IVAR.DIRTSTOP^® XL. Magnetické filtry separují z otopných systémů nemagnetické a magnetické nečistoty, které mohou být příčinou poškození oběhových čerpadel, regulačních prvků nebo měřičů spotřeby tepla, zlepšují tepelnou výměnu, zvyšují celkovou účinnost otopného systému a chrání jej po mnoho let díky pravidelné údržbě a čištění.

Nabízené magnetické filtry jsou vybaveny silným trvalým neodymovým magnetem s diametrální polarizací, který účinně separuje nečistoty železitého původu. Vyzkoušená a patentovaná technologie silného permanentního magnetu zaručuje prakticky 100% odstranění oxidu železnatého již při prvním průtoku otopné vody magnetickým filtrem. Filtrační sítko pak separuje i všechny nečistoty nemagnetického původu.

IVAR.DIRTSTOP^® je magnetický filtr s dvojitou filtrační funkcí, která zabezpečuje separaci (odloučení) všech magnetických a nemagnetických nečistot při jednom průtoku média magnetickým filtrem. Díky patentované otočné vložce zaručuje maximální filtrační účinnost v jakékoli variabilní pozici instalace a může být instalován v otopných systémech s různými zdroji vytápění, ať už se jedná o kotle, tepelná čerpadla nebo jiné zdroje tepla. Pokud se topné médium používá alternativně i pro chlazení v létě, musí být IVAR.DIRTSTOP^® dostatečně izolován.

Patentovaná otočná vložka magnetického filtru IVAR.DIRTSTOP^® zajišťuje, aby otopná voda prošla vždy filtračním sítkem v jakékoli ze čtyř variabilních instalačních pozic, a zabezpečila tak maximální filtrační účinek. Instalace do rozvodu je možná ve čtyřech variabilních pozicích přestavěním patentované otočné vložky. Silný neodymový magnet s diametrální polarizací vyvíjí silné homogenní magnetické pole, čímž maximalizuje zachycování magnetických nečistot. Extrémně kompaktní tělo magnetického filtru zajišťuje snadnou instalaci pod kotel s nízkými nároky na prostor a disponuje velkou odkalovací komorou otočnou o 360 stupňů s integrovaným kulovým uzávěrem pro odvod nečistot, a také snadné a rychlé čištění. IVAR.DIRTSTOP^® je dodáván ve variabilním bílém nebo šedém barevném provedení.

IVAR.DIRTSTOP^® XL je vysoce účinný magnetický filtr s trojitou separační funkcí k odloučení nečistot z otopné vody. Princip silného duálního neodymového magnetu separuje všechny nečistoty magnetické (železité) a cyklonový efekt průtoku otopné vody i nečistoty nemagnetické (mechanické), to vše při jednom průtoku média magnetickým filtrem. Filtrační sítko pak dokončuje celou filtrační operaci, která je dále zvýhodněna o velký objem odkalovací nádoby pro dekantaci nečistot.

Instalace magnetického filtru IVAR.DIRTSTOP^® XL je nezbytná ve středně velkých systémech vytápění pro zlepšení tepelné výměny, zvýšení účinnosti a ochranu otopného systému v průběhu času díky své trojité funkci. Instalace do rozvodu je možná v jakékoli poloze, horizontální, vertikální i šikmé.

Oba typy magnetických filtrů řady DIRTSTOP^® kombinují trvalou a účinnou ochranu s kompaktními rozměry a velmi snadnou instalací, údržbou a čištěním bez potřeby vypouštění systému.

Instalace magnetických filtrů IVAR.DIRTSTOP^® se realizuje na vratné potrubí otopného systému, před zdroj tepla, aby mohlo dojít k odloučení železitých a neželezitých nečistot ze systému dříve, než dosáhnou samotného zdroje tepla.

IVAR.BRIX

Druhým důležitým výrobkem spadajícím do skupiny silné trojky je neutralizátor kyselého kondenzátu IVAR.BRIX, který se instaluje do odvodu kondenzátu u kondenzačních kotlů. Tento typ kotlů je schopen získávat další teplo kondenzací vodních par z kouřových spalin ještě předtím, než jsou komínem odvedeny do venkovního prostoru. Spalováním zemního plynu však vzniká i oxid uhličitý (CO₂), který kondenzát silně okyseluje (snižuje jeho hodnotu pH). Kondenzát je poté velmi korozivní a potenciálně nebezpečný pro odpadní systémy. Po instalaci neutralizátoru kyselého kondenzátu IVAR.BRIX protéká kyselý kondenzát přes jeho náplň z uhličitanu vápenatého (CaCO₃), který jej neutralizuje. Hodnota pH kondenzátu se zvýší (na pH >6), a tak je možné jej bezpečně vypouštět do odpadní kanalizace.

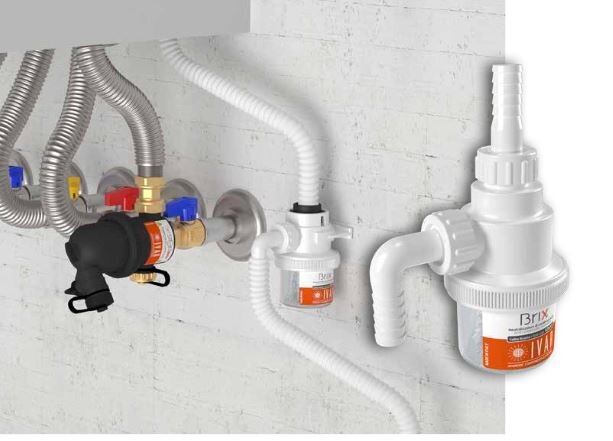

Ukázka instalace IVAR.BRIX pod kondenzační kotel s odpadem do kanalizace

Pokud bychom měli shrnout hlavní výhody IVAR.BRIX, pak je to především:

• PROCES NEUTRALIZACE - snížení rizika koroze vlivem kyselého kondenzátu
• RYCHLÁ A SNADNÁ ÚDRŽBA – snadné doplnění neutralizační náplně do nerezové vložky
• OTOČNÉ PŘIPOJENÍ – možnost přizpůsobení různým instalačním pozicím
• VELMI KOMPAKTNÍ - instalace zařízení přímo pod kondenzační kotel
• KONTROLA STAVU NÁPLNĚ - průhledné tělo nádobky umožňuje kontrolu stavu neutralizační náplně

IVAR.POLIFEMO

Třetím a posledním výrobkem jsou proporcionální dávkovače polyfosfátů a silikátů IVAR.POLIFEMO^®, IVAR.POLIFEMO EXTRA^® a IVAR.POLIFEMO 1″, které se instalují na přívodní potrubí studené vody před zdroj tepla, zásobníkový ohřívač TV, pračku nebo myčku nádobí, a to pro snížení rizika usazenin vodního kamene a koroze kovových částí při přípravě teplé vody.

Nové dávkovače polyfosfátů a silikátů POLIFEMO^® jsou výrobky bez pohyblivých částí, které uvolňují potravinářské polyfosfáty a silikáty do studené užitkové vody. Dávkování těchto látek je úměrné průtoku vody vstupním potrubím a proporcionálním dávkovačem, kdy je odebíráno správné množství nasyceného roztoku ze zásobníku dávkovače. Princip dávkování je založen na tlakových rozdílech vytvořených v dávkovači při určitém průtoku vody a přítomnosti integrovaného filtru mechanických nečistot z nerezové oceli AISI 304.

POLIFEMO^® má tři provozní funkce:

• Ochrana před usazováním vodního kamene
• Ochrana proti korozi
• Filtrace mechanických nečistot

IVAR.POLIFEMO, IVAR.POLIFEMO EXTRA, IVAR.POLIFEMO 1″

Proporcionální dávkovače POLIFEMO^® dodávané s připojovacím rozměrem 1/2″ a 1″ jsou vybaveny speciálním obtokovým ventilem, který umožňuje doplňování a čištění bez přerušení provozního režimu. Použití polyfosfátů a silikátů pro prevenci usazování vodního kamene je možné u středně tvrdé až tvrdé vody do 30 °F, nad tuto úroveň tvrdosti pak doporučujeme instalovat profesionální změkčovač IVAR.DEVAP-KAB pro ochranu celého systému.

Hlavní výhody proporcionálních dávkovačů POLIFEMO^®

• Ochrana proti usazování vodního kamene
• Proporcionální dávkování
• Filtrace mechanických nečistot
• Snadná kontrola stavu náplně
• Robustnost a spolehlivost
• Jednoduchá instalace
• Dlouhá životnost náplně

lVAR.POLIFEMO^® připojovací rozměr 1/2″ F a náplň osmi polyfosfátových kuliček
lVAR.POLIFEMO^® EXTRA připojovací rozměr 1/2″ F a náplň šestnácti polyfosfátových kuliček
lVAR.POLIFEMO^® 1″ připojovací rozměr 1″ F a náplň šestnácti polyfosfátových kuliček

Závěrem bychom chtěli podotknout, že jakákoli investice do výrobků zde uvedených se v průběhu času rozhodně ukáže jako investicí opodstatněnou a svojí funkcí účelnou. Moderní otopné systémy nejsou investičně levná zařízení, a proto by jejich součástí měly rozhodně být prvky zabezpečující jejich optimální funkčnost, spolehlivost a dlouhodobou životnost. Pokud budou při projekčním návrhu nebo samotné realizaci opomenuty, škody nebo zvýšené servisní náklady z toho plynoucí prakticky vždy přesáhnou náklady prvotní investice do těchto výrobků. V současné době jsou uvedené výrobky předmětem AKCE 2024.

V případě dalších doplňujících dotazů kontaktujte společnost IVAR CS na e-mailové adrese info@ivarcs.cz.

Miroslav Kotrouš, technický manažer
IVAR CS spol. s r.o.
