Katalog Čerpací technika ČERPACÍ TECHNIKA Ponorná čerpadla a ponorné motory… PONORNÉ 8" MOTORY
PONORNÉ 8" MOTORY

PONORNÉ 8" MOTORY

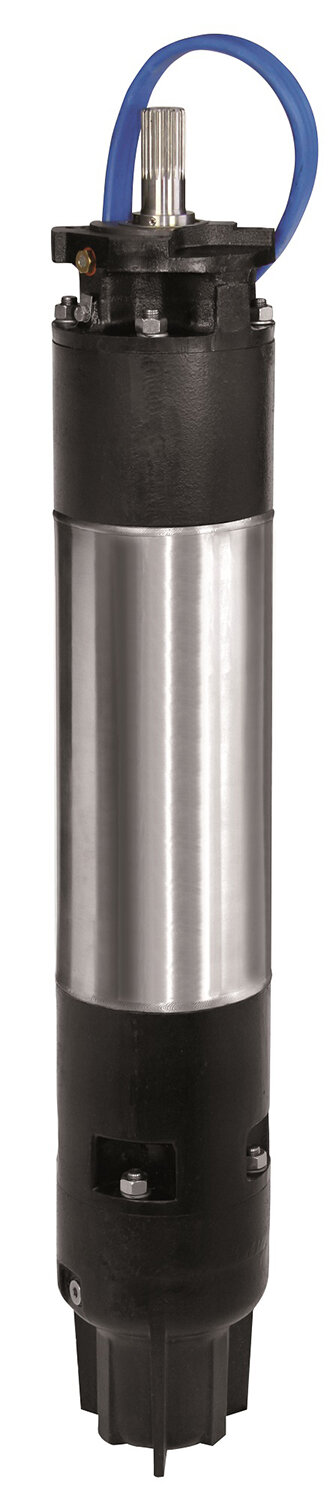

DAB.MOTOR TR8

8" ponorný dvoupólový nebo čtyřpólový třífázový asynchronní motor (převinutelný) s hermeticky uzavřeným statorem (s výplní speciální pryskyřicí). Nerez plášť AISI 316. Axiální a radiální ložiska jsou mazána náplní nemrznoucí vodní směsi a umožňují bezúdržbový provoz. Tlaková kompenzace motoru je zajištěná speciální membránou. Mechanická ucpávka se speciálním krytím výstupní hřídele umožňuje provoz motoru i v písčité vodě.
Všechny motory jsou dodávány s odnímatelným připojovacím kabelem (se dvěma kabely pro spouštění hvězda-trojúhelník).

Připojení: NEMA 8"
Třída izolace: F
Stupeň krytí: IP68
Maximální ponor: 300 m
Možný typ instalace: vertikální nebo horizontální (horizontální provoz 30 HP - 125 HP)

Ostatní

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60144600 DAB.MOTOR TR8 Motor TR840 DOL PE2+PA TESLA 8"T - 30,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 190 883,67 Kč
60144601 DAB.MOTOR TR8 Motor TR850 DOL PE2+PA TESLA 8"T - 37,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 210 580,61 Kč
60144602 DAB.MOTOR TR8 Motor TR860 DOL PE2+PA TESLA 8"T - 45,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 222 879,59 Kč
60144603 DAB.MOTOR TR8 Motor TR875 DOL PE2+PA TESLA 8"T - 55,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 247 114,29 Kč
60144604 DAB.MOTOR TR8 Motor TR885 DOL PE2+PA TESLA 8"T - 63,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 292 203,06 Kč
60144605 DAB.MOTOR TR8 Motor TR8100 DOL PE2+PA TESLA 8"T - 75,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 298 171,43 Kč
60144606 DAB.MOTOR TR8 Motor TR8125 DOL PE2+PA TESLA 8"T - 92,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 353 970,41 Kč
60144607 DAB.MOTOR TR8 Motor TR8150 DOL PE2+PA TESLA 8"T - 110,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 387 191,84 Kč
60146759 DAB.MOTOR TR8 Motor TR840 DOL 316 PE2+PA TESLA 8"T - 30,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 254 330,61 Kč
60146760 DAB.MOTOR TR8 Motor TR850 DOL 316 PE2+PA TESLA 8"T - 37,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 278 633,67 Kč
60146761 DAB.MOTOR TR8 Motor TR860 DOL 316 PE2+PA TESLA 8"T - 45,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 293 133,67 Kč
60146762 DAB.MOTOR TR8 Motor TR875 DOL 316 PE2+PA TESLA 8"T - 55,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 322 587,76 Kč
60146763 DAB.MOTOR TR8 Motor TR885 DOL 316 PE2+PA TESLA 8"T - 63,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 378 931,63 Kč
60146764 DAB.MOTOR TR8 Motor TR8100 DOL 316 PE2+PA TESLA 8"T - 75,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 384 173,47 Kč
60146765 DAB.MOTOR TR8 Motor TR8125 DOL 316 PE2+PA TESLA 8"T - 92,0kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 453 066,33 Kč
60144610 DAB.MOTOR TR8 Motor TR840 PE2+PA TESLA 8"T - 30,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 204 635,71 Kč
60144611 DAB.MOTOR TR8 Motor TR850 PE2+PA TESLA 8"T - 37,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 224 400,00 Kč
60144612 DAB.MOTOR TR8 Motor TR860 PE2+PA TESLA 8"T - 45,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 236 767,35 Kč
60144613 DAB.MOTOR TR8 Motor TR875 PE2+PA TESLA 8"T - 55,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 260 956,12 Kč
60144614 DAB.MOTOR TR8 Motor TR885 PE2+PA TESLA 8"T - 63,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 306 000,00 Kč
60144615 DAB.MOTOR TR8 Motor TR8100 PE2+PA TESLA 8"T - 75,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 312 013,27 Kč
60144616 DAB.MOTOR TR8 Motor TR8125 PE2+PA TESLA 8"T - 92,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 372 078,57 Kč
60144617 DAB.MOTOR TR8 Motor TR8150 PE2+PA TESLA 8"T - 110,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 405 118,37 Kč
60146768 DAB.MOTOR TR8 Motor TR840 316 PE2+PA TESLA 8"T - 30,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 268 172,45 Kč
60146767 DAB.MOTOR TR8 Motor TR8150 DOL 316 PE2+PA TESLA 8"T - 110kW - ponorný, převinutelný - přímé spouštění 22-P 1 ks 492 051,02 Kč
60146769 DAB.MOTOR TR8 Motor TR850 316 PE2+PA TESLA 8"T - 37,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 292 475,51 Kč
60146770 DAB.MOTOR TR8 Motor TR860 316 PE2+PA TESLA 8"T - 45,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 306 953,06 Kč
60146771 DAB.MOTOR TR8 Motor TR875 316 PE2+PA TESLA 8"T - 55,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 336 384,69 Kč
60146772 DAB.MOTOR TR8 Motor TR885 316 PE2+PA TESLA 8"T - 63,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 392 819,39 Kč
60146773 DAB.MOTOR TR8 Motor TR8100 316 PE2+PA TESLA 8"T - 75,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 397 970,41 Kč
60146774 DAB.MOTOR TR8 Motor TR8125 316 PE2+PA TESLA 8"T - 92,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 471 060,20 Kč
60146775 DAB.MOTOR TR8 Motor TR8150 316 PE2+PA TESLA 8"T - 110,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník 22-P 1 ks 510 135,71 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

Žádná instruktážní videa nejsou k dispozici.

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
