IVAR.K 4 – sanitární rozvody studené a teplé vody s využitím podomítkových rozdělovačů

Moderní doba si žádá i moderní instalační technologie, mezi které nesporně patří podomítkové rozdělovače sanitární vody a podomítkové kulové uzávěry. Systém sanitárních rozvodů studené a teplé vody pod typovým označením IVAR.K 4 reaguje na stále rostoucí požadavky klientů na materiálově kvalitní a provozně spolehlivé systémy s dlouhou životností bez vlivu na estetiku prostředí.

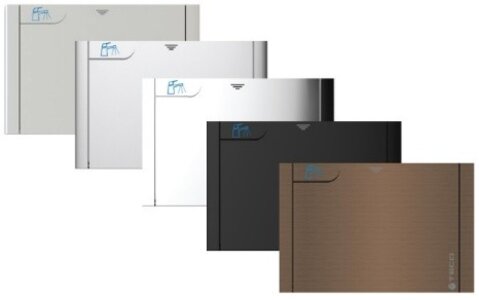

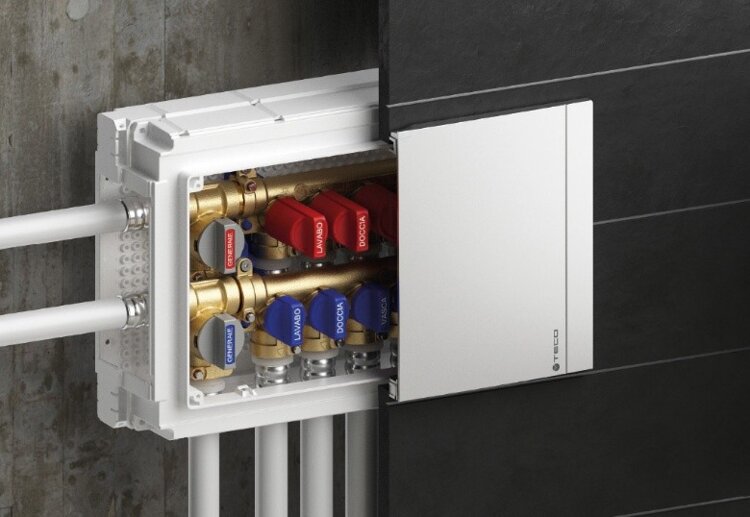

Systém IVAR.K 4 umožňuje centralizovat rozvody studené a teplé vody v malém prostoru s ovládáním snadno přístupným podle potřeb uživatele. Distribuce studené a teplé vody je zajištěna speciální konstrukcí podomítkových rozdělovačů umožňujících ovládání jednotlivých větví rozvodu studené a teplé vody po odklopení krycí desky. Designové krycí desky jsou dodávány s možností různých barevných povrchových úprav, aby jejich přítomnost v daném prostoru působila nerušivě a příjemně.

Instalační krabice a kompaktnost jednotlivých komponent zajišťují jednoduchou, rychlou a bezpečnou instalaci a kompatibilitu s různými potrubními systémy přítomnými na trhu, také díky široké nabídce připojovacích fitinků. Jednotlivé prvky systému se dodávají se třemi možnostmi připojení potrubí, a to s vnitřním trubkovým závitem, připojením EUROKONUS, nebo patentově chráněným a v současné době instalačními firmami nejvíce využívaným, připojením FASTEC® Quick.

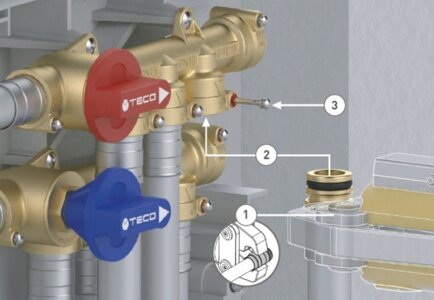

Patentovaný systém FASTEC® Quick umožňuje realizační firmě rychlé, jednoduché, bezpečné a flexibilní připojení potrubního rozvodu na podomítkové rozdělovače nebo kulové uzávěry nové generace. Proces spojení trubky s rozdělovačem se provede po nalisování fitinku FASTEC® Quick na trubku příslušného rozměru (1), které je možné provést mimo stěnové vybrání. Vysunutí zajišťovacího čepu (3) umožňuje vložení fitinku FASTEC® Quick (2) do rozdělovače a následné zasunutí zajišťovacího čepu (3) aretuje vzájemné spojení fitinku FASTEC® Quick s podomítkovým rozdělovačem. Jako potrubní rozvod jsou nejčastěji využívané kvalitní vícevrstvé trubky ALPEX typového označení IVAR.ALPEX-DUO XS od německého výrobce Fränkische, jejichž základními výhodami je nízká lineární roztažnost, dlouhodobá životnost a koncovými uživateli tolik požadovaná zdravotní nezávadnost.

Podomítkové rozdělovače se dodávají s volitelným počtem 4 až 7 vývodů studené vody a 3 až 5 vývodů teplé vody. V nabídce jsou však i speciální dvojité připojovací adaptéry FASTEC® Quick, které umožňují jednoduchým způsobem rozbočení rozvodu bez potřeby instalace T-kusu, případně zajištění cirkulačního okruhu. Variabilita uvedeného systému připojovacích fitinků umožňuje montáž a demontáž potrubí různých průměrů.

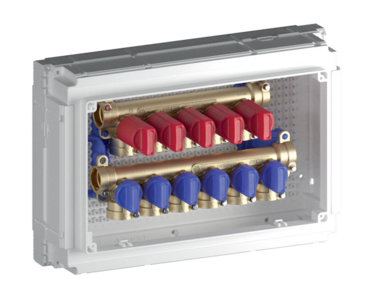

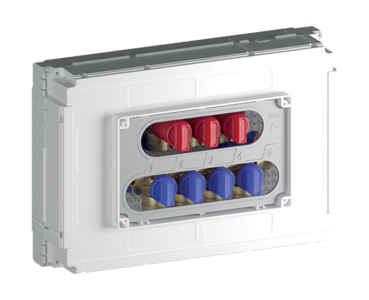

IVAR.K 4.3	IVAR.K 4.3

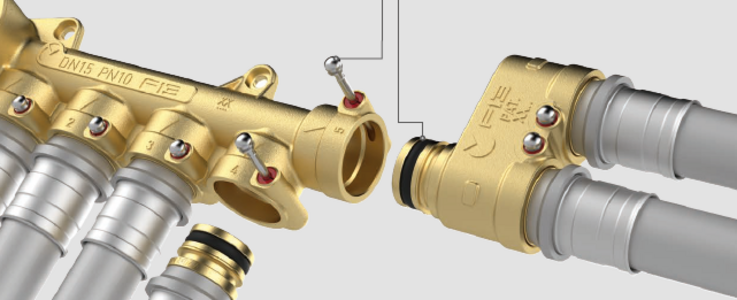

IVAR.KA 01 dvojitý adaptér FASTEC® Quick

Dalším využitelným prvkem systému IVAR.K 4 jsou podomítkové kulové uzávěry umožňující uzavření hlavního přívodu studené nebo teplé vody. Po odklopení čelní krycí designové desky je umožněn uživateli snadný a rychlý přístup k ovládacím prvkům kulového uzávěru. V nabídce je provedení podomítkového kulového uzávěru na studenou vodu IVAR.K 4.1 a provedení KITU dvou podomítkových kulových uzávěrů na studenou a teplou vodu IVAR.K 4.0. Svojí vnitřní konstrukcí umožňují efektivní 100% průtok vody s nízkou tlakovou ztrátou oproti redukovaným kulovým uzávěrům nebo klasickým šoupátkům.

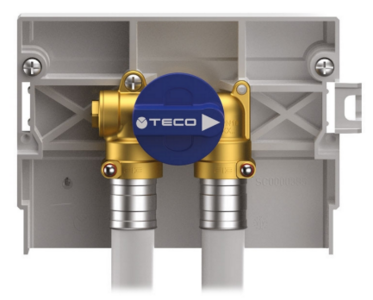

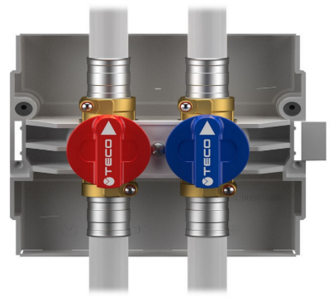

IVAR.K 4.0	IVAR.K 4.1

Podomítkové rozdělovače IVAR.K 4.2 a IVAR.K 4.3 s podomítkovými kulovými uzávěry IVAR.K 4.0 a IVAR.K 4.1 využívají u kulových uzávěrů systém Soft-turn, který umožňuje rychlé uzavření průtoku v úhlu rotace 90°, a novou patentovanou technologii Top Entry® umožňující výměnu vnitřních komponent, jako jsou ovládací koule a těsnění, čímž lze prodloužit provozní těsnost a životnost celého systému.

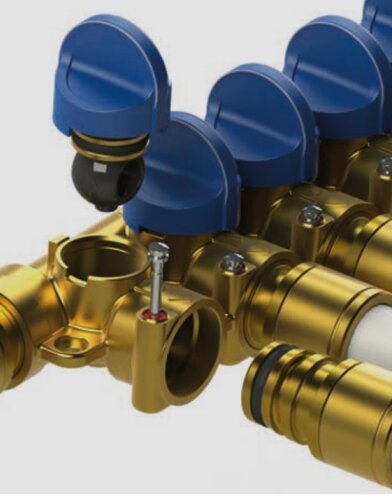

Systém vyměnitelných prvků Top Entry®

IVAR.K 4 systém sanitárních rozvodů studené a teplé vody splňuje požadavky normy ČSN EN 13828 Armatury budov - Ručně ovládané kulové kohouty ze slitin mědi a z korozivzdorné oceli k rozvodu pitné vody v budovách - Požadavky a zkoušení a je k dispozici v síti našich smluvních prodejců.

Miroslav Kotrouš
technický manažer IVAR CS spol. s r.o.
