Je všeobecně známo, že vzduch přítomný v otopných systémech je nežádoucí plyn, který je častou příčinou provozních i mechanických problémů. Patří mezi ně riziko koroze a s ní spojená životnost systému, provozní nefunkčnost prvků instalovaných v systému, hlučnost, nespolehlivý výkon a další. Cirkulace plně odvzdušňované otopné vody umožňuje systémům provozní režim za optimálních výkonových podmínek. Vzduch se ve svém největším objemu do otopného systému dostává při jeho napouštění, při ohřevu otopné vody, netěsnostech a šroubením oběhových čerpadel. Nová řada odvzdušňovacích ventilů IVAR.NEOVENT je navržena tak, aby zajistila kontinuální a efektivní odstraňování vzduchu z hydraulických obvodů v systémech vytápění, větrání a klimatizace. Díky inovativním konstrukčním řešením umožňuje IVAR.NEOVENT automatické odstraňování vzduchu obsaženého ve vodě až na úroveň mikrobublin s extrémně nízkými tlakovými ztrátami.

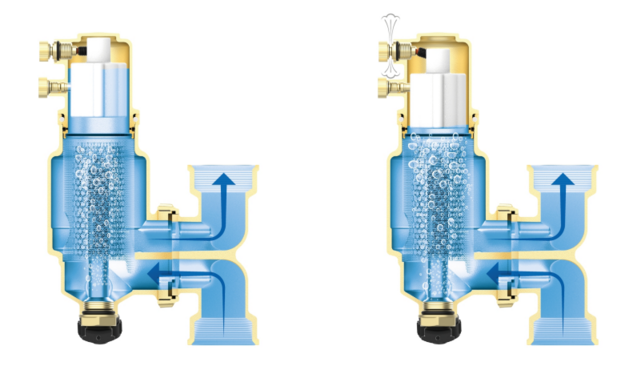

Na separačních plochách mezi otopnou vodou a topným zařízením se v důsledku vysokých teplot kapaliny (viz Obr. 1) neustále tvoří mikrobubliny. Konstrukce filtrační vložky vytváří vířivý pohyb kapaliny, v jehož důsledku dochází k uvolňování mikrobublin z otopné vody a jejich ulpívání na struktuře filtrační vložky. Jak se mikrobubliny shlukují, jejich objem se postupně zvětšuje, dokud hydrostatická síla nepřekročí adhezní sílu ke struktuře vložky. V tomto okamžiku začnou mikrobubliny stoupat směrem k horní části odvzdušňovacího ventilu, kde jsou odvedeny přes odvzdušňovací ventil IVAR.NEOVENT M (viz Obr. 2). Tvorba mikrobublin je intenzivnější v oblastech, kde kapalina dosahuje vysokých rychlostí s odpovídajícím poklesem tlaku.
 |
| Obr. 1 Obr. 2 |

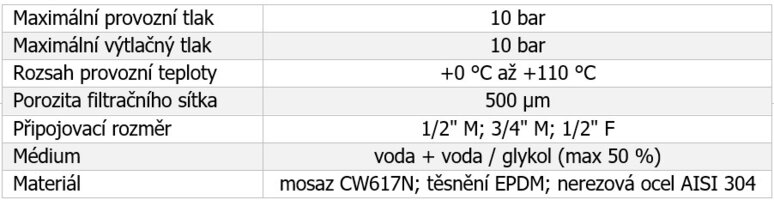

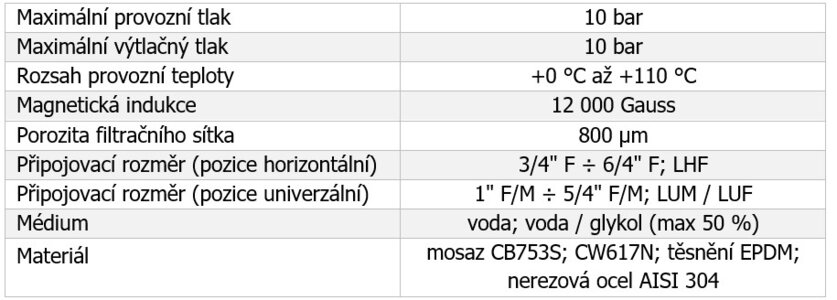

Odvzdušňovací ventily řady IVAR.NEOVENT je možné provozovat v automatickém nebo manuálním provozním režimu odvzdušnění. V závislosti na typu odvzdušňovacího ventilu je v těle integrované filtrační sítko s porozitou 500 μm / 800 μm pro odstranění mechanických nečistot, hvězdicovité sítko pro odstraňování (separaci) vzduchových bublin a magnet s magnetickou indukcí 12 000 Gauss pro odstranění nečistot magnetického charakteru.

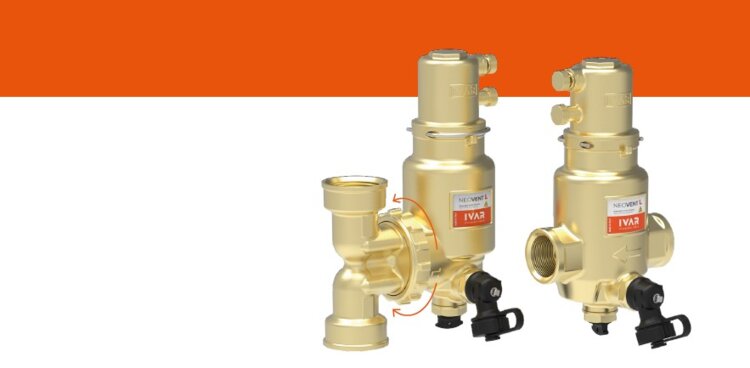

Typy IVAR.NEOVENT LUM / LUF lze instalovat do systému s vnějším nebo vnitřním připojovacím závitem a využitím otočného mosazného T-kusu v úhlu rotace 360°.
 |
 |
 |
 |
 |
Miroslav Kotrouš
Technický manažer, IVAR CS spol. s r.o.
