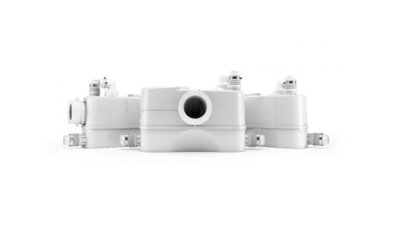

AUTOMATICKÉ PŘEČERPÁVACÍ STANICE
Použití je nutné, kdykoliv nelze odpadní vodu z WC, sprchy, umyvadla nebo bidetu odvádět gravitací. Modely GENIX mají obvykle přední WC připojení. Rozdíl v GENIX WL je boční přípojka WC, speciálně navržená pro instalace na zeď nebo tam, kde není dostatek místa za WC. U modelu 130 lze vedle WC připojit další tři zařizovací předměty, jako je sprcha, umyvadlo, bidet nebo vana. Nabízené modely vynikají tichým chodem, verze Comfort je nejtišší. Integrované čerpadlo je výkonné a spolehlivé a mělnící systém s lopatkami z poniklované nerezové oceli vytvářejí bezúdržbový produkt. Mimořádně snadná údržba v případě ucpání nebo zablokování motoru, s možností demontáže motorové sestavy upevněnou pouze dvěma šrouby a s vypouštěcím kohoutem, který umožní čistou a bezproblémovou údržbu.
V případě zablokování je přístup k motorové jednotce zvenčí bez nutnosti demontáže celého zařízení. Mimořádná údržba bude extrémně snadná, čistá a bez problémů. Instalační sada je dodávána s připojitelnými armaturami přizpůsobitelnými pro různé potrubí a včetně zabudovaných zpětných ventilů. Jako příslušenství je k dispozici zvukový alarm a adaptační trubka pro přizpůsobení GENIX velké většině stávajících instalací.
Průtočné množství Qmax: 5,7 m3/h
Výtlačná výška Hmax: 8m
Max.teplota kapaliny: +50 °C
Třída izolace: B
Provoz: automatický
Osvědčení: VDE - GS
Provedení dle: EN 12050 - 3
Stupeň krytí: IP 44
Technický list
Návod
| Obj. kód | Typ | Název | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60165319 | DAB.GENIX | GENIX 110 V230/50 kalový box *AD* | 1 | ks | 8 628,00 Kč |
| 60161880 | DAB.GENIX | GENIX 130 V230/50 kalový box *AD* | 1 | ks | 9 896,00 Kč |
| 60165322 | DAB.GENIX | GENIX COMFORT 110 V230/50 kalový box | 1 | ks | 18 440,00 Kč |
| 60165318 | DAB.GENIX | GENIX COMFORT 130 V230/50 kalový box | 1 | ks | 21 277,00 Kč |
| 60185327 | DAB.GENIX | GENIX WL 110 V230/50 kalový box *AD* | 1 | ks | 8 768,00 Kč |
| 60185581 | DAB.GENIX | GENIX WL 130 V230/50 kalový box *AD* | 1 | ks | 10 332,00 Kč |
Kontaktní osoby
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
E.SYBOX
-
E.SYBOX MINI – vertikální instalace
-
E.SYBOX – spot
-
E.SYBOX MINI – konfigurace
-
E.SYBOX – konfigurace
-
E.SYBOX MINI – horizontální instalace
-
E.SYBOX – vertikální instalace
-
E.SYBOX – prezentační video
-
E.SYBOX MINI – instalace na stěnu
-
E.SYBOX – horizontální instalace
EVOPLUS
-
EVOPLUS SMALL
GENIX
-
GENIX – prezentační video
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
-
Co způsobuje tlakový ráz?Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
-
Co je to ochrana proti chodu na sucho?Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
-
Jaký objem tlakové nádoby zvolit při jejím výběru?Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
-
Proč čerpadlo často spíná?Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
-
Proč čerpadlo nenasaje?Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
