ELEKTRONICKÁ SUCHOBĚŽMÁ ČERPADLA PRO OTOPNÉ, KLIMATIZAČNÍ, SOLÁRNÍ A HORKOVODNÍ SYSTÉMY

ELEKTRONICKÁ SUCHOBĚŽMÁ ČERPADLA PRO OTOPNÉ, KLIMATIZAČNÍ, SOLÁRNÍ A HORKOVODNÍ SYSTÉMY

DAB.CP2E, DAB.CP2E-GE, DAB.DCP2E, DAB.DCP2E-GE

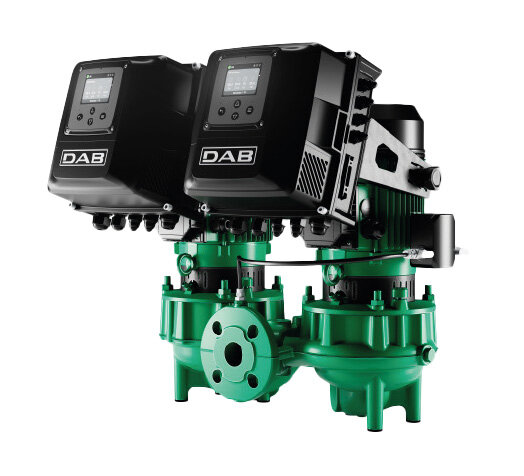

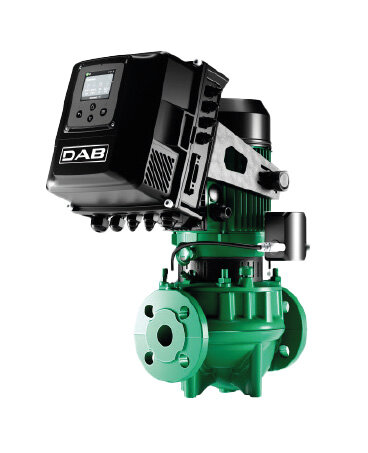

Suchoběžná čerpadla pro cirkulaci v systémech vytápění a klimatizace v komerčních a bytových budovách. K dispozici také ve zdvojeném provedení (verze D).
Oběžné kolo je vyrobeno z litiny nebo technopolymeru, v závislosti na modelu. Mechanická ucpávka z karbidu křemíku a těsnění EPDM maximalizují výkon a odolnost čerpadla a umožňují čerpadlu pracovat s až 50 % glykolu, což mu umožňuje provoz v prostředí s obzvláště nízkými teplotami.
Čerpadla lze přizpůsobit různým instalačním standardům; díky snadno instalované distanční podložce lze délku mechanické ucpávky měnit podle potřeby.
Osová vzdálenost má standardní délku, která umožňuje nahrazení zastaralých produktů ve stávajících systémech.
Čerpadla mají certifikaci IE5, což v současnosti znamená nejvyšší stupeň energetické účinnosti. Kombinace motoru s permanentními magnety s možnostmi regulátoru NgDrive zaručuje jak bezchybný výkon, tak efektivní úspory energie s následným, hmatatelným snížením spotřeby.
Vzdálené monitorování a správa pomocí DConnect.

Provozní rozsah: až do 105 m3/h s výtlakem až do 110 m
Čerpaná kapalina: čistá, bez pevných a abrazivních látek, neviskózní, nekrystalizující a chemicky neutrální, vlastnostmi blízká vodě
Max. koncentrace glykolu: 50 %
Rozsah teploty kapaliny: od -15 °C do +140 °C
Max. teplota okolí: +50 °C
Maximální pracovní tlak: 1600 kPa / 16 bar
Přírubová nebo závitová připojení: příruby PN 10/16
Energetická účinnost: IE5 až do 2,2 kW; IE3 3kW
Stupeň krytí motoru: IP55
Třída izolace motoru: F
Materiál oběžného kola: litina nebo technopolymer
Třífázové napětí: 3 x 230 V 50Hz / 3 x 400 V 50 Hz
Maximální otáčky/min.: 2950
Typ instalace: pevná horizontální, nebo vertikální s motorem nad čerpadlem
vertikální instalace pouze pro výkony přesahující 7,5 kW

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60217536 DAB.CP2E CP2E 32-1400/P/BQQE/0,7 M 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 46 038,00 Kč
60217537 DAB.CP2E CP2E 32-2100/A/BQQE/0,7 M 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 47 628,00 Kč
60217538 DAB.CP2E CP2E 32-1800/P/BQQE/1,1 M 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 48 585,00 Kč
60217539 DAB.CP2E CP2E 32-2200/P/BQQE/1,5 M 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 50 406,00 Kč
60217547 DAB.CP2E CP2E 40-1900/P/BQQE/1,5 M 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 67 969,00 Kč
60217540 DAB.CP2E CP2E 32-2700/P/BQQE/2,2 T 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 52 597,00 Kč
60217541 DAB.CP2E CP2E 32-3600/P/BQQE/3 T 50/60 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 55 638,00 Kč
60217542 DAB.CP2E CP2E 32-4000/P/BQQE/4 T 50/60 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 58 817,00 Kč
60217543 DAB.CP2E-GE CP2-GE 32-4800/A/BQQE/5,5 T 50/60 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 63 586,00 Kč
60217548 DAB.CP2E CP2E 40-2200/P/BQQE/2,2 T 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 76 658,00 Kč
60217549 DAB.CP2E CP2E 40-2800/P/BQQE/3 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 78 202,00 Kč
60217550 DAB.CP2E CP2E 40-3300/P/BQQE/4 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 87 616,00 Kč
60217551 DAB.CP2E-GE CP2-GE 40-4000/A/BQQE/5,5 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 90 193,00 Kč
60217552 DAB.CP2E-GE CP2-GE 40-5000/A/BQQE/7,5 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 100 642,00 Kč
60217553 DAB.CP2E-GE CP2-GE 40-6600/A/BQQE/11 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 113 405,00 Kč
60217554 DAB.CP2E-GE CP2-GE 40-8200/A/BQQE/15 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 156 341,00 Kč
60217561 DAB.CP2E CP2E 50-800/P/BQQE/0,5 M 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 53 909,00 Kč
60217562 DAB.CP2E CP2E 50-1100/P/BQQE/0,7 M 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 56 271,00 Kč
60217563 DAB.CP2E CP2E 50-1400/P/BQQE/1,5 M 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 58 755,00 Kč
60217591 DAB.DCP2E DCP2E 32-1400/P/BQQE/0,7 M 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 95 842,00 Kč
60217592 DAB.DCP2E DCP2E 32-2100/P/BQQE/0,7 M 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 97 617,00 Kč
60217593 DAB.DCP2E DCP2E 32-1800/P/BQQE/1,1 M 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 99 577,00 Kč
60217594 DAB.DCP2E DCP2E 32-2200/P/BQQE/1,5 M 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 103 327,00 Kč
60217602 DAB.DCP2E DCP2E 40-1900/P/BQQE/1,5 M 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 142 745,00 Kč
60217564 DAB.CP2E CP2E 50-1800/P/BQQE/2,2 T 50/60 NGD suchoběžné čerpadlo - jednotlivé přírubové 22-P 1 ks 69 759,00 Kč
60217565 DAB.CP2E CP2E 50-2100/P/BQQE/3 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 77 322,00 Kč
60217566 DAB.CP2E CP2E 50-2800/P/BQQE/4 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 79 483,00 Kč
60217567 DAB.CP2E-GE CP2-GE 50-3300/A/BQQE/5,5 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 89 190,00 Kč
60217568 DAB.CP2E-GE CP2-GE 50-4400/A/BQQE/7,5 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 104 547,00 Kč
60217569 DAB.CP2E-GE CP2-GE 50-5200/A/BQQE/11 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 117 789,00 Kč
60217570 DAB.CP2E-GE CP2-GE 50-6600/A/BQQE/15 T 50 suchoběžné čerpadlo s měničem MCE/C - jednotlivé přírubové 22-P 1 ks 122 403,00 Kč
60217595 DAB.DCP2E DCP2E 32-2700/P/BQQE/2,2 T 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 107 772,00 Kč
60217596 DAB.DCP2E DCP2E 32-3600/P/BQQE/3 T 50/60 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 114 054,00 Kč
60217597 DAB.DCP2E DCP2E 32-4000/P/BQQE/4 T 50/60 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 120 582,00 Kč
60217598 DAB.DCP2E-GE DCP2-GE 32-4800/A/BQQE/5,5 T 50/60 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 130 351,00 Kč
60217603 DAB.DCP2E DCP2E 40-2200/P/BQQE/2,2 T 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 160 972,00 Kč
60217604 DAB.DCP2E DCP2E 40-2800/P/BQQE/3 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 164 213,00 Kč
60217605 DAB.DCP2E DCP2E 40-3300/P/BQQE/4 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 183 998,00 Kč
60217606 DAB.DCP2E-GE DCP2-GE 40-4000/A/BQQE/5,5 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 189 400,00 Kč
60217607 DAB.DCP2E-GE DCP2-GE 40-5000/A/BQQE/7,5 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 211 346,00 Kč
60217608 DAB.DCP2E-GE DCP2-GE 40-6600/A/BQQE/11 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 238 139,00 Kč
60217609 DAB.DCP2E-GE DCP2-GE 40-8200/A/BQQE/15 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 328 317,00 Kč
60217616 DAB.DCP2E DCP2E 50-800/P/BQQE/0,5 M 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 118 591,00 Kč
60217617 DAB.DCP2E DCP2E 50-1100/P/BQQE/0,7 M 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 123 808,00 Kč
60217618 DAB.DCP2E DCP2E 50-1400/P/BQQE/1,5 M 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 129 256,00 Kč
60217619 DAB.DCP2E DCP2E 50-1800/P/BQQE/2,2 T 50/60 NGD suchoběžné čerpadlo - zdvojené přírubové 22-P 1 ks 153 471,00 Kč
60217620 DAB.DCP2E DCP2E 50-2100/P/BQQE/3 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 170 108,00 Kč
60217621 DAB.DCP2E DCP2E 50-2800/P/BQQE/4 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 174 862,00 Kč
60217622 DAB.DCP2E-GE DCP2-GE 50-3300/A/BQQE/5,5 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 196 222,00 Kč
60217623 DAB.DCP2E-GE DCP2-GE 50-4400/A/BQQE/7,5 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 230 006,00 Kč
60217624 DAB.DCP2E-GE DCP2-GE 50-5200/A/BQQE/11 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 259 144,00 Kč
60217625 DAB.DCP2E-GE DCP2-GE 50-6600/A/BQQE/15 T 50 suchoběžné čerpadlo s měničem MCE/C - zdvojené přírubové 22-P 1 ks 254 922,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

Žádná instruktážní videa nejsou k dispozici.

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?

    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.

  • Co způsobuje tlakový ráz?

    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.

  • Co je to ochrana proti chodu na sucho?

    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.

  • Jaký objem tlakové nádoby zvolit při jejím výběru?

    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.

  • Proč čerpadlo často spíná?

    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.

  • Proč čerpadlo nenasaje?

    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
