ELEKTRONICKÁ SUCHOBĚŽNÁ ČERPADLA PRO OTOPNÉ, KLIMATIZAČNÍ, SOLÁRNÍ A HORKOVODNÍ SYSTÉMY

ELEKTRONICKÁ SUCHOBĚŽNÁ ČERPADLA PRO OTOPNÉ, KLIMATIZAČNÍ, SOLÁRNÍ A HORKOVODNÍ SYSTÉMY

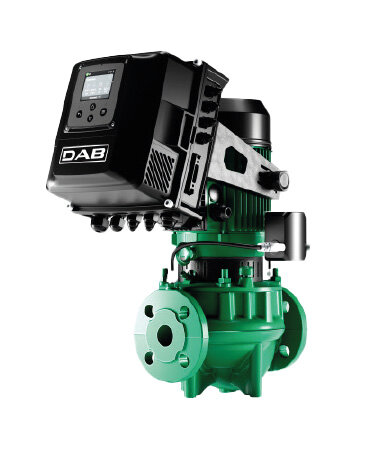

DAB.DKLPE, DAB.KLPE

Oběhová čerpadla na teplou nebo studenou vodu s in-line porty, vhodná pro instalaci přímo na potrubí v občanských i průmyslových systémech vytápění, klimatizace, chlazení a ohřevu teplé vody.
Čerpadla mají certifikaci IE5, což v současnosti ukazuje nejvyšší stupeň energetické účinnosti. Kombinace motoru s permanentními magnety a možností měniče NgDrive zaručuje jak bezchybný výkon, tak elektivní úspory energie s následným, hmatatelným snížením spotřeby.
Vzdálené monitorování a správa pře H2D.
Těleso čerpadla a podpěra motoru z litiny. Přírubové sací a výtlačné porty PN 10. Pro usnadnění zaměnitelnosti ve stávajících instalacích lze čerpadlo osadit protipřírubami PN 6. Oběžné kolo z technopolymeru. U dvojitého provedení je do výtlačného portu zabudován klapkový ventil, který zabraňuje recirkulaci vody v jednotce v klidovém stavu. Kromě toho je standardně dodávána zaslepená příruba pro případ, že je třeba servisovat jeden ze dvou motorů. Dvojité provedení umožňuje střídavý provoz čerpadla, když je vyžadována náhradní jednotka, nebo současný provoz obou čerpadel. Motor je asynchronní a dvoupólový.
Rotor je uložen na kuličkových ložiskách s trvalou náplní pro zajištění nízké hlučnosti a odolnosti. Vestavěná termoampérometrická ochrana. Konstrukce dle norem CEI 2-3. Nová hřídel motoru z oceli AISI 316 a nové mechanické těsnění z karbidu křemíku/karbidu křemíku pro zvýšenou spolehlivost.

Provozní rozsah: od 2 do 84 m3/h s výtlakem až do 23,4 m
Čerpaná kapalina: čistá, bez pevných a abrazivních látek, neviskózní, nekrystalizující
Max. koncentrace glykolu: 50 %
Rozsah teploty kapaliny: od -15 °C do +120 °C
Max. teplota okolí: +40 °C
Maximální pracovní tlak: 10 bar (1000 kPa)
Přírubová nebo závitová připojení: DN 40, 50, 65, 80 s PN 10, PN 16 (4 otvory)
Stupeň krytí: IPX5
Třída izolace motoru: F
Energetická účinnost: IE5
Materiál oběžného kola: technopolymer
Jednofázové napětí:  230 V 50 Hz
Třífázové napětí: 3 x 230 V 50Hz / 3 x 400 V 50 Hz
Maximální otáčky/min.: 2950
Typ instalace: pevná horizontální, nebo vertikální s motorem nad čerpadlem

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60217558 DAB.KLPE KLPE 40-1600 suchoběžné čerpadlo s měničem 0,70 NGD; 1x230V - přírubové 22-P 1 ks 66 776,00 Kč
60217559 DAB.KLPE KLPE 40-1800 suchoběžné čerpadlo s měničem 0,75 NGD; 1x230V - přírubové 22-P 1 ks 75 192,00 Kč
60217573 DAB.KLPE KLPE 50-1200 suchoběžné čerpadlo s měničem 0,70 NGD; 1x230V - přírubové 22-P 1 ks 71 756,00 Kč
60217574 DAB.KLPE KLPE 80-1600/BQQE/2,5 T 3x400 50/60 NGD suchoběžné čerpadlo 22-P 1 ks 67 825,00 Kč
60217577 DAB.KLPE KLPE 65-900 suchoběžné čerpadlo s měničem 1,10 NGD; 1x230V - přírubové 22-P 1 ks 86 901,00 Kč
60217578 DAB.KLPE KLPE 65-1200 suchoběžné čerpadlo s měničem 1,10 NGD; 1x230V - přírubové 22-P 1 ks 91 552,00 Kč
60217579 DAB.KLPE KLPE 65-1600 suchoběžné čerpadlo s měničem 1,60 NGD; 1x230V - přírubové 22-P 1 ks 95 379,00 Kč
60217582 DAB.KLPE KLPE 80-900 suchoběžné čerpadlo s měničem 1,80 NGD; 1x230V - přírubové 22-P 1 ks 93 260,00 Kč
60217584 DAB.KLPE KLPE 80-1200 suchoběžné čerpadlo s měničem 1,80 NGD; 1x230V - přírubové 22-P 1 ks 113 220,00 Kč
60217576 DAB.KLPE KLPE 50-2000 suchoběžné čerpadlo s měničem 1,80 NGD; 3x400V - přírubové 22-P 1 ks 77 373,00 Kč
60217580 DAB.KLPE KLPE 65-1600 suchoběžné čerpadlo s měničem 1,60 NGD; 3x400V - přírubové 22-P 1 ks 89 020,00 Kč
60217581 DAB.KLPE KLPE 65-2000 suchoběžné čerpadlo s měničem 2,00 NGD; 3x400V - přírubové 22-P 1 ks 99 001,00 Kč
60217583 DAB.KLPE KLPE 80-900 suchoběžné čerpadlo s měničem 1,80 NGD; 3x400V - přírubové 22-P 1 ks 89 020,00 Kč
60217585 DAB.KLPE KLPE 80-1200 suchoběžné čerpadlo s měničem 1,80 NGD; 3x400V - přírubové 22-P 1 ks 110 216,00 Kč
60217586 DAB.KLPE KLPE 80-1600 suchoběžné čerpadlo s měničem 2,50 NGD; 3x400V - přírubové 22-P 1 ks 112 335,00 Kč
60214712 DAB.KLPE KLPE 80-2000 suchoběžné čerpadlo s měničem MCE; 3x400V 50/60 - přírubové 22-P 1 ks 134 683,00 Kč
60217613 DAB.DKLPE DKLPE 40-1600 suchoběžné čerpadlo s měničem 0,70 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 125 053,00 Kč
60217614 DAB.DKLPE DKLPE 40-1800 suchoběžné čerpadlo s měničem 0,80 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 130 074,00 Kč
60217628 DAB.DKLPE DKLPE 50-1200 suchoběžné čerpadlo s měničem 0,70 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 146 968,00 Kč
60217629 DAB.DKLPE DKLPE 50-1600 suchoběžné čerpadlo s měničem 1,00 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 146 248,00 Kč
60217630 DAB.DKLPE DKLPE 50-2000 suchoběžné čerpadlo s měničem 1,80 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 162 628,00 Kč
60217632 DAB.DKLPE DKLPE 65-900 suchoběžné čerpadlo s měničem 1,10 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 152 607,00 Kč
60217633 DAB.DKLPE DKLPE 65-1200 suchoběžné čerpadlo s měničem 1,10 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 158 718,00 Kč
60217634 DAB.DKLPE DKLPE 65-1600 suchoběžné čerpadlo s měničem 1,60 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 161 085,00 Kč
60217637 DAB.DKLPE DKLPE 80-900 suchoběžné čerpadlo s měničem 1,80 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 150 487,00 Kč
60217639 DAB.DKLPE DKLPE 80-1200 suchoběžné čerpadlo s měničem 1,80 NGD; 1x230V - zdvojené přírubové 22-P 1 ks 198 722,00 Kč
60217631 DAB.DKLPE DKLPE 50-2000 suchoběžné čerpadlo s měničem 1,80 NGD; 3x400V - zdvojené přírubové 22-P 1 ks 163 204,00 Kč
60217635 DAB.DKLPE DKLPE 65-1600 suchoběžné čerpadlo s měničem 1,60 NGD; 3x400V - zdvojené přírubové 22-P 1 ks 156 846,00 Kč
60217636 DAB.DKLPE DKLPE 65-2000 suchoběžné čerpadlo s měničem 2,00 NGD; 3x400V - zdvojené přírubové 22-P 1 ks 173 226,00 Kč
60217638 DAB.DKLPE DKLPE 80-900 suchoběžné čerpadlo s měničem 1,80 NGD; 3x400V - zdvojené přírubové 22-P 1 ks 154 726,00 Kč
60217640 DAB.DKLPE DKLPE 80-1200/BQQE/1,8/NGD suchoběžné čerpadlo - 3x400V; 50/60; IE5 22-P 1 ks 158 965,00 Kč
60217641 DAB.DKLPE DKLPE 80-1600 suchoběžné čerpadlo s měničem 2,50 NGD; 3x400V - zdvojené přírubové 22-P 1 ks 165 324,00 Kč
60214722 DAB.DKLPE DKLPE 80-2000 suchobežné čerpadlo s měničem MCE; 3x400V 50/60 22-P 1 ks 215 493,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

Žádná instruktážní videa nejsou k dispozici.

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?

    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.

  • Co způsobuje tlakový ráz?

    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.

  • Co je to ochrana proti chodu na sucho?

    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.

  • Jaký objem tlakové nádoby zvolit při jejím výběru?

    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.

  • Proč čerpadlo často spíná?

    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.

  • Proč čerpadlo nenasaje?

    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
