ELEKTRONICKÝ OVLÁDACÍ PANEL

ELEKTRONICKÝ OVLÁDACÍ PANEL

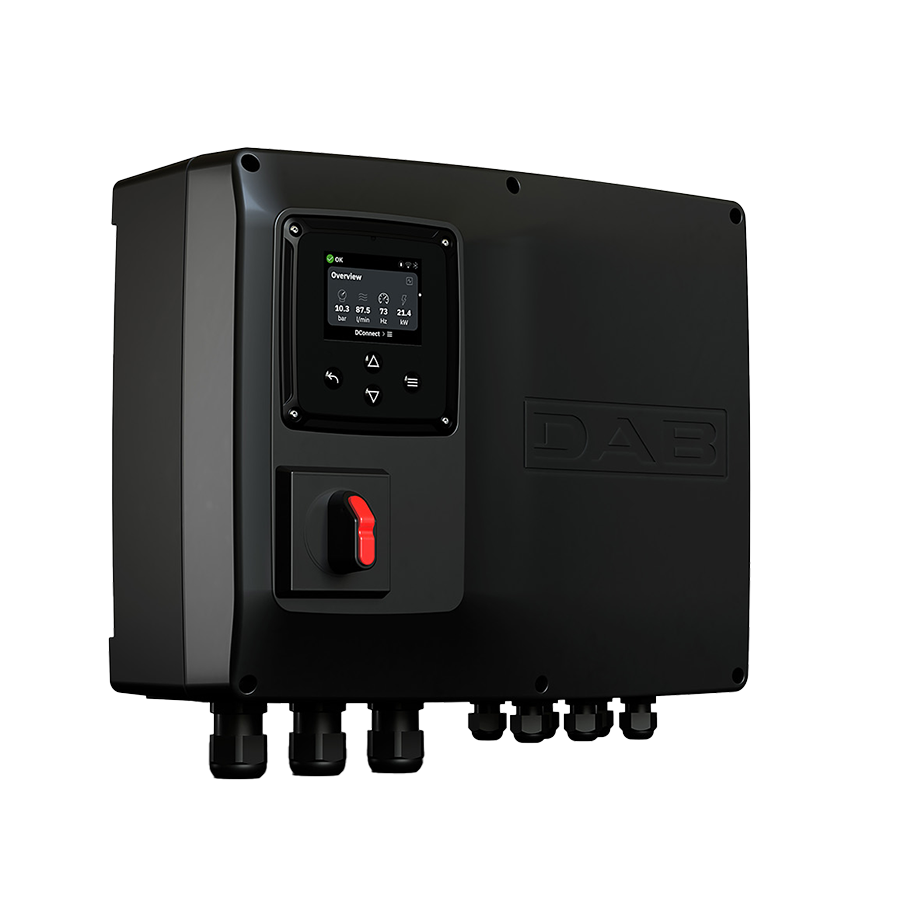

DAB.NGPANEL

Ovládací panel pro ovládání a ochranu jednofázových nebo třífázových čerpadel v domovních, komerčních a hospodářských systémech, používaných pro odstraňování kalu a vypouštění či napouštění (přečerpávání) vody z/do nádrží.
Díky možnosti nastavení hodnoty proudu je panel kompatibilní se všemi typy čerpadel dodávaných s proudem 1 až 29 A. Průvodce na displeji či dalších připojených zařízení umožňuje provést nastavení a uvedení čerpadla do provozu v několika krocích. Všechna nastavení, ovládání a zobrazení alarmů jsou také prováděna přímo v chytrém telefonu nebo tabletu v aplikaci H2D před digitální službu DConnect.
Vestavěná Bluetooth a Wi-Fi konektivita. podpora Modbus. Když není dostupné Wi-Fi připojení, je možné použít DAB Wi-Fi Modem Kit, který se připojuje přímo k USB portu dostupnému uvnitř ovládacího panelu NG.

Jednofázové napájení:  1 x 230 V
Třífázové napájení: 3 x 400 V 50 Hz
Stupeň krytí: IP55
Rozsah teplot okolí: -10 °C +50 °C
Rozběhový kondenzátor: dodáván jako příslušenství
Max. nadmořská výška: 1000 m n.m.



Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60212822 DAB.NGPANEL NGPANEL elektronický ovládací panel - 1x29A; 1x100-230/3x400-575V 22-S 1 ks 21 472,00 Kč
60212821 DAB.NGPANEL NGPANEL elektronický ovládací panel - 2x20A; 1x100-230/3x400-575V 22-S 1 ks 22 480,00 Kč
60211088 DAB.NGPANEL NGPANEL 100-575V 12A 1-3PH 2P elektronický ovládací panel *AD* A 1 ks akce 22 149,00 Kč 20 827,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

E.SYBOX

  • E.SYBOX – prezentační video

  • E.SYBOX MINI – instalace na stěnu

  • E.SYBOX – horizontální instalace

  • E.SYBOX MINI – vertikální instalace

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurace

  • E.SYBOX – konfigurace

  • E.SYBOX MINI – horizontální instalace

  • E.SYBOX – vertikální instalace

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentační video

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?

    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.

  • Co způsobuje tlakový ráz?

    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.

  • Co je to ochrana proti chodu na sucho?

    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.

  • Jaký objem tlakové nádoby zvolit při jejím výběru?

    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.

  • Proč čerpadlo často spíná?

    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.

  • Proč čerpadlo nenasaje?

    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
