FREKVENČNÍ MĚNIČ

FREKVENČNÍ MĚNIČ

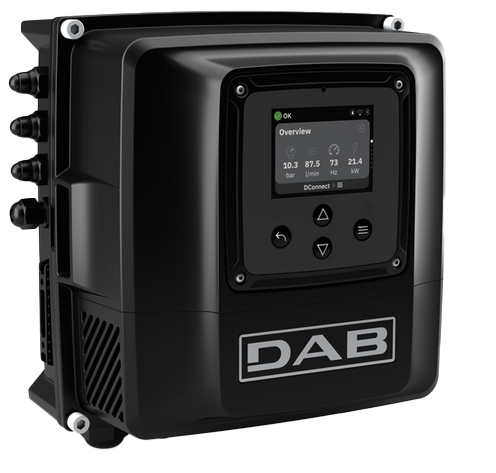

DAB.NGDRIVE

Frekvenční měnič s barevným displejem. Jediným softwarem mohou být ovládány různé aplikace. Stejná ovládací jednotka může řídit posilovací tlakové stanice nebo oběhová čerpadla, typ čerpadla lze zvolit v menu při uvádění do provozu (s průvodcem). Díky nástěnnému držáku (součástí dodávky) se NgDrive instaluje přímo na stěnu bez použití dalších příslušenství. NgDrive umí ovládat in-line čerpadla instalovaná v topných nebo chladicích soustavách, čerpadla pro cirkulaci teplé vody a čerpadla pro posilování tlaku v domovních či komerčních systémech. Ovládací jednotka umožňuje přizpůsobit výkon čerpadel aktuálním požadavkům systému, a díky pozvolnému snížení rychlosti otáček chrání čerpadla před vodními rázy. Chlazení vestavěným ventilátorem chrání jednotku před přehřátím. Otáčky motoru čerpadla jsou přizpůsobeny aktuálnímu požadavku, čímž dochází k úspoře energie a prodloužení životnosti komponentů. Grafický displej umožňuje snadné sledování informací o provozu čerpadel a nastavení všech parametrů díky průvodci uvedením do provozu. Panel lze připojit i do stávajících systémů, používá se také v systémech s ponornými čerpadly pro posílení tlaku vody. Vestavěný Wi-Fi modul. Ovládání a monitorování je možné s H2D uživatelským rozhraním pro zobrazení a nastavení parametrů, hodnot a dalších funkcí.

Jednofázové napětí: 1 x 220 - 240V+/- 10% 50/60 Hz
Třífázové napětí: 3 x 380 - 480V +/- 10% 50/60 Hz, 3 x 230 V +/- 10% 50/60 Hz
Maximální pracovní proud: 6A (M/T 1,1 kW) 10,5A (M/T 2,2 kW) 8A (T/T 3,5kW) 10,5A (T/T 230V 2,2kW)
Stupeň krytí: IP55
Rozsah teplot okolí: od 0 °C do +50 °C
Komunikační protokoly: RS485MODBUSRTU
Bezdrátová komunikace mezi panely (až 6)

Obj. kód Typ Název Produktová skupina Balení Jednotka Cena bez DPH
60211460 DAB.NGDRIVE NGDRIVE 6A M/T - 1x220-240 50/60; 1,1kW frekvenční měnič 22-P 1 ks 31 538,00 Kč
60211457 DAB.NGDRIVE NGDRIVE 10,5A M/T - 1x220-240V; 2,2kW frekvenční měnič 22-P 1 ks 53 676,00 Kč
60211458 DAB.NGDRIVE NGDRIVE 10,5A T/T - 3x220-240 50/60; 2,2kW frekvenční měnič 22-P 1 ks 58 059,00 Kč
60211459 DAB.NGDRIVE NGDRIVE 8A T/T - 3x380-480 50/60; 3,5kW frekvenční měnič 22-P 1 ks 55 812,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

Žádná instruktážní videa nejsou k dispozici.

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?

    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.

  • Co způsobuje tlakový ráz?

    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.

  • Co je to ochrana proti chodu na sucho?

    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.

  • Jaký objem tlakové nádoby zvolit při jejím výběru?

    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.

  • Proč čerpadlo často spíná?

    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.

  • Proč čerpadlo nenasaje?

    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
