ODSTŘEDIVÁ ČERPADLA PRO KLIMATIZAČNÍ SYSTÉMY

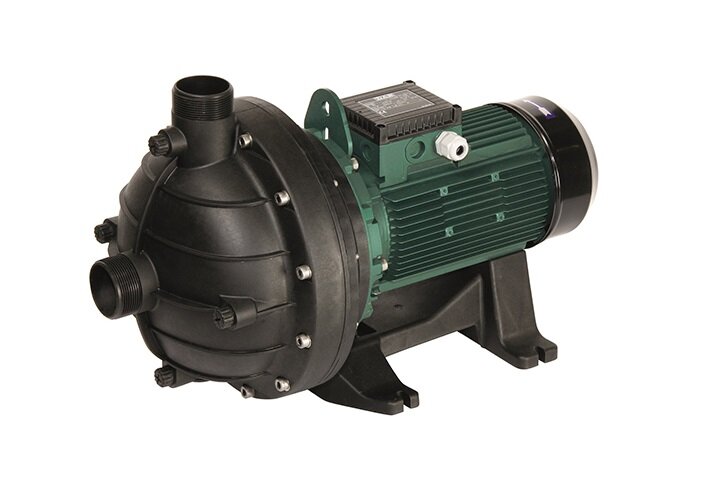

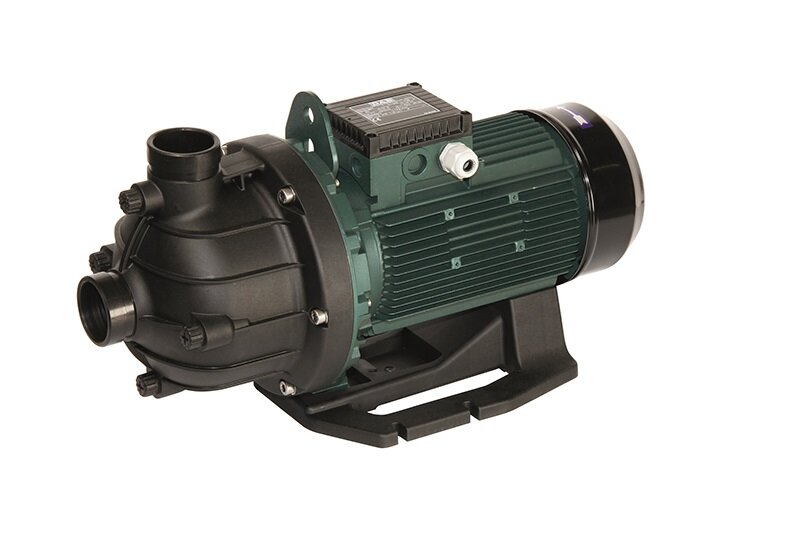

DAB.KC, DAB.KCV
Jednoduché horizontální čerpadlo pro čerpání vody nebo jiné neagresivní kapaliny bez pevných částic nebo vláken. Vhodné zejména pro čerpání vody s roztokem glykolu až 40 %, například v rozvodech klimatizace. Čerpadla mohou být použita v prostředí s teplotou až +65 °C.
Všechny komponenty jsou dimenzovány pro zajištění životnosti nejméně 25.000 hodin v nejtěžších provozních podmínkách. Veškeré části čerpadla přicházející do styku s vodou jsou vyrobeny z termoplastu (polypropylen nebo zpevněný Noryl) a hřídel čerpadla z nerezové oceli AISI 304. Těleso čerpadla, oběžné kolo a difuzor jsou z laminátem vyztuženého technopolymeru.
Mechanická ucpávka: je z karbidu křemíku/grafit
Asynchronní 2pólový motor chlazený vnější ventilací.
Stupeň krytí: IP55
Třída izolace: F
Rozsah teploty kapaliny: od -10 do +55 °C
Maximální teplota okolí: 65 °C
Maximální pracovní tlak: 6,5 bar
Provozní rozsah: od 3 do 45 m3/h s výtlakem až do 24 m
| Obj. kód | Typ | Název | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60180128 | DAB.KC | KC 150 T odstředivé čerpadlo pro klimatizační systémy | 1 | ks | 11 875,00 Kč |
| 60180129 | DAB.KC | KC 200 T odstředivé čerpadlo pro klimatizační systémy | 1 | ks | 14 032,00 Kč |
| 60180130 | DAB.KC | KC 250 T odstředivé čerpadlo pro klimatizační systémy | 1 | ks | 16 412,00 Kč |
| 60180131 | DAB.KC | KC 300 T odstředivé čerpadlo pro klimatizační systémy | 1 | ks | 20 214,00 Kč |
| 60180132 | DAB.KCV | KCV 150 T odstředivé čerpadlo pro klimatizační systémy | 1 | ks | 11 875,00 Kč |
| 60180133 | DAB.KCV | KCV 200 T odstředivé čerpadlo pro klimatizační systémy | 1 | ks | 14 032,00 Kč |
| 60179377 | DAB.KCV | KCV 250 T odstředivé čerpadlo pro klimatizační systémy | 1 | ks | 16 412,00 Kč |
| 60179378 | DAB.KCV | KCV 300 T odstředivé čerpadlo pro klimatizační systémy | 1 | ks | 20 214,00 Kč |
Kontaktní osoby
Ředitel divize Čerpací technika
David Kreuzer
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
David Kreuzer
Klíčoví zákazníci
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
Jiří Polák
Obchodní zástupce
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
Ondřej Štůrala
Obchodní zástupce
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
E.SYBOX
-
E.SYBOX – vertikální instalace
-
E.SYBOX – prezentační video
-
E.SYBOX MINI – instalace na stěnu
-
E.SYBOX – horizontální instalace
-
E.SYBOX MINI – vertikální instalace
-
E.SYBOX – spot
-
E.SYBOX MINI – konfigurace
-
E.SYBOX – konfigurace
-
E.SYBOX MINI – horizontální instalace
EVOPLUS
-
EVOPLUS SMALL
GENIX
-
GENIX – prezentační video
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
-
Co způsobuje tlakový ráz?Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
-
Co je to ochrana proti chodu na sucho?Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
-
Jaký objem tlakové nádoby zvolit při jejím výběru?Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
-
Proč čerpadlo často spíná?Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
-
Proč čerpadlo nenasaje?Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
