OVLÁDÁCÍ PANELY
DAB.ES

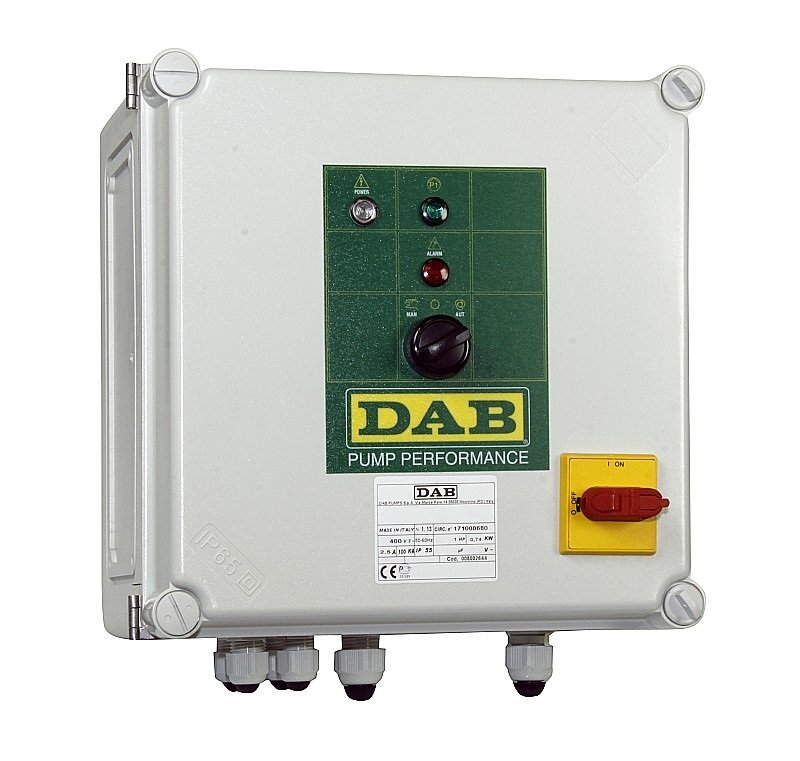

Elektrická řídicí jednotka pro ochranu elektromotorů a čerpadel pro vrtané studny. Panel chrání elektrické čerpadlo před přetížením a zkratem s ručním resetem. Může pracovat s 1, 2 nebo 3 sondami v závislosti na použití.
Stupeň krytí: IP 55
Rozsah teploty kapaliny: od -10 °C do +40 °C
Standardně dodávána s elektrickou sondou a držákem na stěnu.
Elektrické panely pro jištění a automatické ovládání pomocí plováků pro ponorná třífázová elektrická samostatná čerpadla. K dispozici pro přímé spouštění a hvězda-trojúhelník. Panel chrání elektrické čerpadlo před přetížením a zkratem s manuálním resetem.
Součástí dodávky:
- Hlavní spínač s uzamykatelnými dvířky (s výjimkou jednofázové verze)
- Vlastní ochranný transformátor pro napájení
- Svorky pro připojení elektrického čerpadla / plovákových spínačů
- Svorky pro připojení dálkového přenosu pro akustický nebo světelný alarm (bez potenciální kontakty)
- Spínač na předním panelu pro ruční provoz - 0 - Automatický
Rozsah okolní teploty: od -10 °C do +40 °C
Stupeň krytí: IP55 - panely jsou v souladu s EN 60204-1 a ČSN EN 60439-1
Dodává se se standardní elektrickou sondou
Technický list
Obj. kód | Typ | Název | Balení | Jednotka | Cena bez DPH |
---|---|---|---|---|---|
108000130 | DAB.ES | ES1M ovládací panel | 1 | ks | 20 570,00 Kč |
108000140 | DAB.ES | ES3M ovládací panel | 1 | ks | 22 127,00 Kč |
108000240 | DAB.ES | ES0,75T ovládací panel | 1 | ks | 23 795,00 Kč |
108000250 | DAB.ES | ES1T ovládací panel | 1 | ks | 23 795,00 Kč |
108000260 | DAB.ES | ES1,5T ovládací panel | 1 | ks | 23 795,00 Kč |
108000270 | DAB.ES | ES3T ovládací panel | 1 | ks | 23 795,00 Kč |
108000280 | DAB.ES | ES4T ovládací panel | 1 | ks | 24 795,00 Kč |
108000290 | DAB.ES | ES7,5T ovládací panel | 1 | ks | 25 307,00 Kč |
108000600 | DAB.ES | ES10T ovládací panel | 1 | ks | 31 534,00 Kč |
108000610 | DAB.ES | ES12,5T ovládací panel | 1 | ks | 33 090,00 Kč |
108000620 | DAB.ES | ES15T ovládací panel | 1 | ks | 33 090,00 Kč |
108000630 | DAB.ES | ES20T ovládací panel | 1 | ks | 40 340,00 Kč |
108000640 | DAB.ES | ES25T ovládací panel | 1 | ks | 49 191,00 Kč |
108000650 | DAB.ES | ES30T ovládací panel | 1 | ks | 50 903,00 Kč |
108000660 | DAB.ES | ES40T ovládací panel | 1 | ks | 68 360,00 Kč |
108000670 | DAB.ES | ES50T ovládací panel | 1 | ks | 89 419,00 Kč |
108000680 | DAB.ES | ES60T ovládací panel | 1 | ks | 94 111,00 Kč |
60168893 | DAB.ES | ES75T ovládací panel | 1 | ks | 168 587,00 Kč |
60168895 | DAB.ES | ES85T ovládací panel | 1 | ks | 180 706,00 Kč |
60168897 | DAB.ES | ES100T ovládací panel | 1 | ks | 222 269,00 Kč |
60168899 | DAB.ES | ES125T ovládací panel | 1 | ks | 226 361,00 Kč |
60168901 | DAB.ES | ES150T ovládací panel | 1 | ks | 297 656,00 Kč |
60168903 | DAB.ES | ES180T ovládací panel | 1 | ks | 306 863,00 Kč |
60168905 | DAB.ES | ES200T ovládací panel | 1 | ks | 334 705,00 Kč |
60168907 | DAB.ES | ES230T ovládací panel | 1 | ks | 351 005,00 Kč |
60168909 | DAB.ES | ES260T ovládací panel | 1 | ks | 428 282,00 Kč |
60168911 | DAB.ES | ES300T ovládací panel | 1 | ks | 449 164,00 Kč |
60168913 | DAB.ES | ES340T ovládací panel | 1 | ks | 766 100,00 Kč |
108000700 | DAB.ES | ES10T SD ovládací panel | 1 | ks | 40 184,00 Kč |
108000710 | DAB.ES | ES12,5T SD ovládací panel | 1 | ks | 40 918,00 Kč |
108000720 | DAB.ES | ES15T SD ovládací panel | 1 | ks | 44 876,00 Kč |
108000730 | DAB.ES | ES20T SD ovládací panel | 1 | ks | 50 191,00 Kč |
108000740 | DAB.ES | ES25T SD ovládací panel | 1 | ks | 54 550,00 Kč |
108000750 | DAB.ES | ES30T SD ovládací panel | 1 | ks | 65 914,00 Kč |
108000760 | DAB.ES | ES40T SD ovládací panel | 1 | ks | 82 214,00 Kč |
108000770 | DAB.ES | ES50T SD ovládací panel | 1 | ks | 111 835,00 Kč |
108000780 | DAB.ES | ES60T SD ovládací panel | 1 | ks | 116 816,00 Kč |
60168894 | DAB.ES | ES75T SD ovládací panel | 1 | ks | 189 891,00 Kč |
60168896 | DAB.ES | ES85T SD ovládací panel | 1 | ks | 226 806,00 Kč |
60168898 | DAB.ES | ES100T SD ovládací panel | 1 | ks | 285 581,00 Kč |
60168900 | DAB.ES | ES125 T SD ovládací panel | 1 | ks | 314 757,00 Kč |
60168902 | DAB.ES | ES150T SD ovládací panel | 1 | ks | 395 192,00 Kč |
60168904 | DAB.ES | ES108T SD ovládací panel | 1 | ks | 409 424,00 Kč |
60168906 | DAB.ES | ES200T SD ovládací panel | 1 | ks | 426 059,00 Kč |
60168908 | DAB.ES | ES230T SD ovládací panel | 1 | ks | 440 825,00 Kč |
60168910 | DAB.ES | ES260T SD ovládací panel | 1 | ks | 467 088,00 Kč |
60168912 | DAB.ES | ES300T SD ovládací panel | 1 | ks | 493 951,00 Kč |
60168914 | DAB.ES | ES340T SD ovládací panel | 1 | ks | 992 017,00 Kč |
Kontaktní osoby
Ředitel divize Čerpací technika
David Kreuzer
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
David Kreuzer
Klíčoví zákazníci
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
Jiří Polák
Obchodní zástupce
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
Ondřej Štůrala
Obchodní zástupce
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
Žádná instruktážní videa nejsou k dispozici.
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
-
Co způsobuje tlakový ráz?Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
-
Co je to ochrana proti chodu na sucho?Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
-
Jaký objem tlakové nádoby zvolit při jejím výběru?Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
-
Proč čerpadlo často spíná?Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
-
Proč čerpadlo nenasaje?Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
