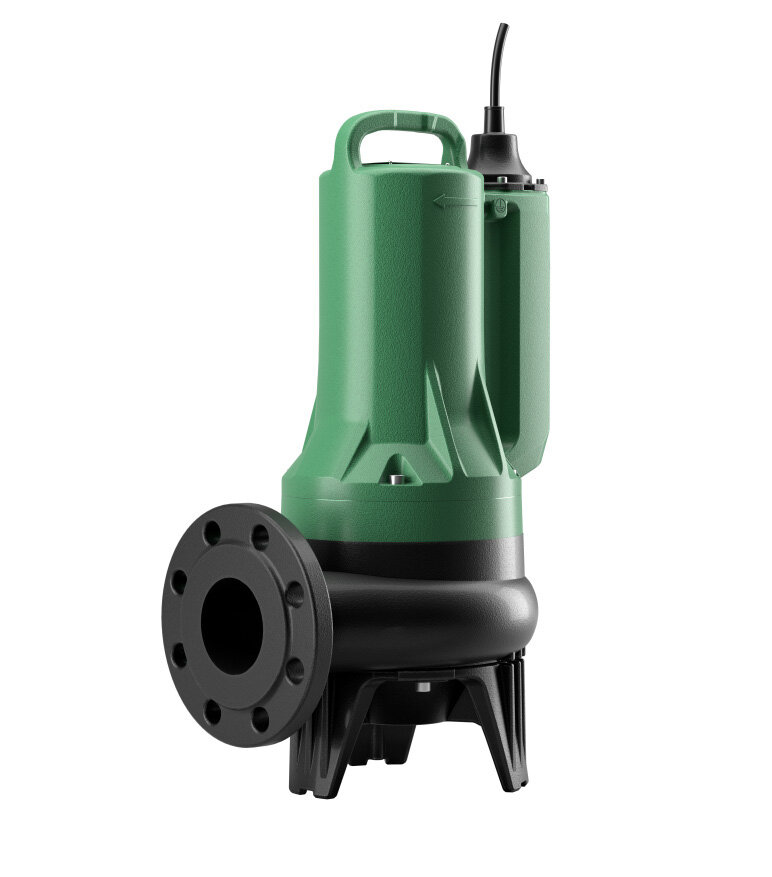

PONORNÁ KALOVÁ ČERPADLA
Ponorná kalová čerpadla pro čerpání odpadních vod z kanalizací v komerčních prostorech nebo stavbách. Čerpadla jsou certifikována podle normy pro odpadní vody EN 12050-2
Oběžné kolo s protiblokovacím systémem je optimalizováno pro vysokou hydraulickou účinnost a činí čerpadlo vhodným pro čerpání kapalin obsahujících pevné látky o maximální velikosti 50 mm při zachování spolehlivosti a bezproblémového provozu.
Čerpadla jsou vhodná pro pevné instalace se zdvihacím zařízením nebo přenosné, pokud jsou umístěna na dvě samotné nádrže.
Dostupné s výtlačným hrdlem DN 65 nebo DN 80.
Dvojitá mechanická ucpávka z karbidu křemíku v olejové komoře, která není v kontaktu s čerpanou kapalinou.
Hřídel motoru z nerezové oceli AISI 304, kabelová průchodka zatavena v pryskyřici, napájecí kabel je upraven pro rychlé odpojení.
Čerpadla jsou konstruována pro rychlou údržbu díky konstruktivnímu řešení, které poskytuje snadný přístup k hlavním komponentům čerpadla.
Tepelná ochrana je odpovědností uživatele.
Provozní rozsah: do 84 m3/h s výtlakem až do 25 m
Maximální doba chodu nasucho: 10 min
Čerpaná kapalina: znečištěná voda, dešťová voda a podzemní voda
Průchodnost: do 50 mm
Rozsah teploty kapaliny: +50 °C (+60 °C na krátkou dobu)
Připojení:
FXS 25: DN 65
FXS 30: DN 80
Směr výtlaku: horizontální
Oběžné kolo: s protiblokovací ochranou
Stupeň krytí motoru: IP68
Třída izolace motoru: F
Napájecí kabel: 07RN8-F pro třífázové verze
Typ instalace: přenosná, pevná se spojkou
Maximální hloubka ponoření: 7 m - se standardním 10m kabelem
| Obj. kód | Typ | Název | Produktová skupina | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60220090 | DAB.FEKA FXS | FEKA FXS 25 30 ponorné kalové čerpadlo - 3x400V 50 | 22-P | 1 | ks | 54 031,00 Kč |
| 60220091 | DAB.FEKA FXS | FEKA FXS 30 30 ponorné kalové čerpadlo - 3x400V 50 | 22-P | 1 | ks | 54 031,00 Kč |
| 60220215 | DAB.FEKA FXS | FEKA FXS 25 30 ponorné kalové čerpadlo - 3x400V 50; kabel 20m | 22-P | 1 | ks | 58 255,00 Kč |
| 60220217 | DAB.FEKA FXS | FEKA FXS 30 30 ponorné kalové čerpadlo - 3x400V 50; kabel 20m | 22-P | 1 | ks | 58 255,00 Kč |
| 60220216 | DAB.FEKA FXS | FEKA FXS 25 30 ponorné kalové čerpadlo - 3x400V 50; kabel 30m | 22-P | 1 | ks | 62 077,00 Kč |
| 60220218 | DAB.FEKA FXS | FEKA FXS 30 30 ponorné kalové čerpadlo - 3x400V 50; kabel 30m | 22-P | 1 | ks | 62 077,00 Kč |
Kontaktní osoby
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
Žádná instruktážní videa nejsou k dispozici.
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?
Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru. -
Co způsobuje tlakový ráz?
Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz. -
Co je to ochrana proti chodu na sucho?
Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace. -
Jaký objem tlakové nádoby zvolit při jejím výběru?
Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání. -
Proč čerpadlo často spíná?
Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě. -
Proč čerpadlo nenasaje?
Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
