PONORNÉ 10" MOTORY

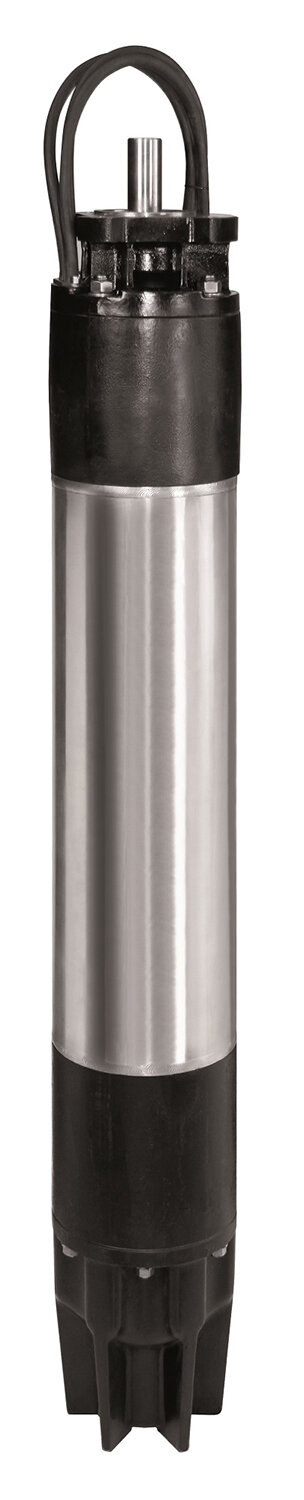

DAB.MOTOR TR10
10" ponorný dvoupólový nebo čtyřpólový třífázový asynchronní motor (převinutelný) s hermeticky uzavřeným statorem (s výplní speciální pryskyřicí). Nerez plášť AISI 316 (na vyžádání AISI 304). Axiální a radiální ložiska jsou mazána náplní nemrznoucí vodní směsi a umožňují bezúdržbový provoz. Tlaková kompenzace motoru je zajištěná speciální membránou. Mechanická ucpávka se speciálním krytím výstupní hřídele umožňuje provoz motoru i v písčité vodě.
Všechny motory jsou dodávány s odnímatelným připojovacím kabelem (se dvěma kabely pro spouštění hvězda-trojúhelník).
Standardní provedení je s PVC vinutím.
Na vyžádání k dispozici provedení PE2+PA vinutí pro použití s frekvenčním měničem.
Připojení: NEMA 10"
Třída izolace: F
Stupeň krytí: IP68
Maximální ponor: 300 m
Možný typ instalace: vertikální nebo horizontální (horizontální provoz 100 HP - 230 HP)
| Obj. kód | Typ | Název | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60146838 | DAB.MOTOR TR10 | Motor TR10100 DOL PE2+PA TESLA 10"T - 75,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 354 230,00 Kč |
| 60146839 | DAB.MOTOR TR10 | Motor TR10125 DOL PE2+PA TESLA 10"T - 92,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 401 374,00 Kč |
| 60146840 | DAB.MOTOR TR10 | Motor TR10150 DOL PE2+PA TESLA 10"T - 110,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 416 229,00 Kč |
| 60146841 | DAB.MOTOR TR10 | Motor TR10180 DOL PE2+PA TESLA 10"T - 132,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 444 116,00 Kč |
| 60146842 | DAB.MOTOR TR10 | Motor TR10200 DOL PE2+PA TESLA 10"T - 147,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 476 494,00 Kč |
| 60146843 | DAB.MOTOR TR10 | Motor TR10230 DOL PE2+PA TESLA 10"T - 170,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 579 545,00 Kč |
| 60146844 | DAB.MOTOR TR10 | Motor TR10260 DOL PE2+PA TESLA 10"T - 190,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 618 217,00 Kč |
| 60146852 | DAB.MOTOR TR10 | Motor TR10100 DOL 316 PE2+PA TESLA 10"T - 75,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 471 091,00 Kč |
| 60146853 | DAB.MOTOR TR10 | Motor TR10125 DOL 316 PE2+PA TESLA 10"T - 92,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 531 667,00 Kč |
| 60146854 | DAB.MOTOR TR10 | Motor TR10150 DOL 316 PE2+PA TESLA 10"T - 110,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 547 701,00 Kč |
| 60146855 | DAB.MOTOR TR10 | Motor TR10180 DOL 316 PE2+PA TESLA 10"T - 132,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 580 257,00 Kč |
| 60146856 | DAB.MOTOR TR10 | Motor TR10200 DOL 316 PE2+PA TESLA 10"T - 147,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 618 662,00 Kč |
| 60146857 | DAB.MOTOR TR10 | Motor TR10230 DOL 316 PE2+PA TESLA 10"T - 170,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 750 445,00 Kč |
| 60146858 | DAB.MOTOR TR10 | Motor TR10260 DOL 316 PE2+PA TESLA 10"T - 190,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 795 343,00 Kč |
| 60146845 | DAB.MOTOR TR10 | Motor TR10100 PE2+PA TESLA 10"T - 75,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 373 310,00 Kč |
| 60146846 | DAB.MOTOR TR10 | Motor TR10125 PE2+PA TESLA 10"T - 92,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 420 343,00 Kč |
| 60146847 | DAB.MOTOR TR10 | Motor TR10150 PE2+PA TESLA 10"T - 110,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 435 287,00 Kč |
| 60146848 | DAB.MOTOR TR10 | Motor TR10180 PE2+PA TESLA 10"T - 132,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 463 174,00 Kč |
| 60146849 | DAB.MOTOR TR10 | Motor TR10200 PE2+PA TESLA 10"T - 147,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 495 552,00 Kč |
| 60146850 | DAB.MOTOR TR10 | Motor TR10230 PE2+PA TESLA 10"T - 170,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 598 559,00 Kč |
| 60146851 | DAB.MOTOR TR10 | Motor TR10260 PE2+PA TESLA 10"T - 190,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 637 253,00 Kč |
| 60146859 | DAB.MOTOR TR10 | Motor TR10100 316 PE2+PA TESLA 10"T- 75,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 490 126,00 Kč |
| 60146860 | DAB.MOTOR TR10 | Motor TR10125 316 PE2+PA TESLA 10"T - 92,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 550 792,00 Kč |
| 60146861 | DAB.MOTOR TR10 | Motor TR10150 316 PE2+PA TESLA 10"T - 110,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 566 736,00 Kč |
| 60146862 | DAB.MOTOR TR10 | Motor TR10180 316 PE2+PA TESLA 10"T - 132,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 599 271,00 Kč |
| 60146863 | DAB.MOTOR TR10 | Motor TR10200 316 PE2+PA TESLA 10"T - 140,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 637 742,00 Kč |
| 60146864 | DAB.MOTOR TR10 | Motor TR10230 316 PE2+PA TESLA 10"T - 170,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 769 503,00 Kč |
| 60146865 | DAB.MOTOR TR10 | Motor TR10260 316 PE2+PA TESLA 10"T - 190,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 814 424,00 Kč |
Kontaktní osoby
Ředitel divize Čerpací technika
David Kreuzer
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
David Kreuzer
Klíčoví zákazníci
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
Jiří Polák
Obchodní zástupce
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
Ondřej Štůrala
Obchodní zástupce
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
Žádná instruktážní videa nejsou k dispozici.
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
-
Co způsobuje tlakový ráz?Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
-
Co je to ochrana proti chodu na sucho?Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
-
Jaký objem tlakové nádoby zvolit při jejím výběru?Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
-
Proč čerpadlo často spíná?Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
-
Proč čerpadlo nenasaje?Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
