PONORNÉ 12" MOTORY
DAB.MOTOR TR12

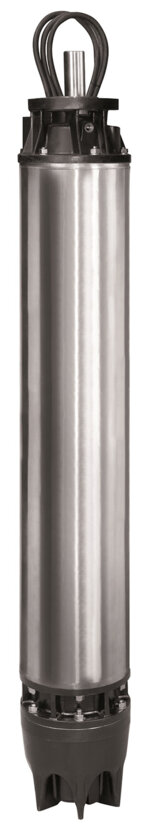

12" ponorný dvoupólový nebo čtyřpólový třífázový asynchronní motor (převinutelný) s hermeticky uzavřeným statorem (s výplní speciální pryskyřicí). Nerez plášť AISI 316 (na vyžádání AISI 304). Axiální a radiální ložiska jsou mazána náplní nemrznoucí vodní směsi a umožňují bezúdržbový provoz. Tlaková kompenzace motoru je zajištěná speciální membránou. Mechanická ucpávka se speciálním krytím výstupní hřídele umožňuje provoz motoru i v písčité vodě.
Všechny motory jsou dodávány s odnímatelným připojovacím kabelem (se dvěma kabely pro spouštění hvězda-trojúhelník). Standardní provedení je s PVC vinutím.
Na vyžádání k dispozici provedení PE2+PA vinutí pro použití s frekvenčním měničem.
Připojení: NEMA 12"
Třída izolace: F
Stupeň krytí: IP68
Maximální ponor: 300 m
Možný typ instalace: vertikální nebo horizontální (horizontální provoz 180 HP - 260 HP)
| Obj. kód | Typ | Název | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60146896 | DAB.MOTOR TR12 | Motor TR12180 DOL PE2+PA TESLA 12"T - 132,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 733 855,00 Kč |
| 60146897 | DAB.MOTOR TR12 | Motor TR12200 DOL PE2+PA TESLA 12"T - 147,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 866 594,00 Kč |
| 60146898 | DAB.MOTOR TR12 | Motor TR12230 DOL PE2+PA TESLA 12"T - 170,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 888 610,00 Kč |
| 60146899 | DAB.MOTOR TR12 | Motor TR12260 DOL PE2+PA TESLA 12"T - 190,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 957 370,00 Kč |
| 60146900 | DAB.MOTOR TR12 | Motor TR12300 DOL PE2+PA TESLA 12"T - 220,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 1 047 990,00 Kč |
| 60146901 | DAB.MOTOR TR12 | Motor TR12340 DOL PE2+PA TESLA 12"T - 250,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 1 115 949,00 Kč |
| 60146910 | DAB.MOTOR TR12 | Motor TR12180 DOL 316 PE2+PA TESLA 12"T - 132,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 981 987,00 Kč |
| 60146911 | DAB.MOTOR TR12 | Motor TR12200 DOL 316 PE2+PA TESLA 12"T - 147,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 1 156 622,00 Kč |
| 60146912 | DAB.MOTOR TR12 | Motor TR12230 DOL 316 PE2+PA TESLA 12"T - 170,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 1 177 838,00 Kč |
| 60146913 | DAB.MOTOR TR12 | Motor TR12260 DOL 316 PE2+PA TESLA 12"T - 190,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 1 261 764,00 Kč |
| 60146914 | DAB.MOTOR TR12 | Motor TR12300 DOL 316 PE2+PA TESLA 12"T - 220,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 1 372 065,00 Kč |
| 60146915 | DAB.MOTOR TR12 | Motor TR12340 DOL 316 PE2+PA TESLA 12"T - 250,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 1 452 299,00 Kč |
| 60146903 | DAB.MOTOR TR12 | Motor TR12180 PE2+PA TESLA 12"T - 132,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 754 359,00 Kč |
| 60146904 | DAB.MOTOR TR12 | Motor TR12200 PE2+PA TESLA 12"T - 147,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 887 142,00 Kč |
| 60146905 | DAB.MOTOR TR12 | Motor TR12230 PE2+PA TESLA 12"T - 170,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 909 069,00 Kč |
| 60146906 | DAB.MOTOR TR12 | Motor TR12260 PE2+PA TESLA 12"T - 190,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 977 851,00 Kč |
| 60146907 | DAB.MOTOR TR12 | Motor TR12300 PE2+PA TESLA 12"T - 220,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 1 069 027,00 Kč |
| 60146908 | DAB.MOTOR TR12 | Motor TR12340 PE2+PA TESLA 12"T - 250,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 1 137 075,00 Kč |
| 60146917 | DAB.MOTOR TR12 | Motor TR12180 316 PE2+PA TESLA 12"T - 132,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 1 002 468,00 Kč |
| 60146918 | DAB.MOTOR TR12 | Motor TR12200 316 PE2+PA TESLA 12"T - 147,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 1 177 037,00 Kč |
| 60146919 | DAB.MOTOR TR12 | Motor TR12230 316 PE2+PA TESLA 12"T - 170,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 1 198 341,00 Kč |
| 60146920 | DAB.MOTOR TR12 | Motor TR12260 316 PE2+PA TESLA 12"T - 190,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 1 282 223,00 Kč |
| 60146921 | DAB.MOTOR TR12 | Motor TR12300 316 PE2+PA TESLA 12"T - 220,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 1 393 213,00 Kč |
| 60146922 | DAB.MOTOR TR12 | Motor TR12340 316 PE2+PA TESLA 12"T - 250,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 1 473 359,00 Kč |
Kontaktní osoby
Ředitel divize Čerpací technika
David Kreuzer
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
David Kreuzer
Klíčoví zákazníci
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
Jiří Polák
Obchodní zástupce
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
Ondřej Štůrala
Obchodní zástupce
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
Žádná instruktážní videa nejsou k dispozici.
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
-
Co způsobuje tlakový ráz?Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
-
Co je to ochrana proti chodu na sucho?Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
-
Jaký objem tlakové nádoby zvolit při jejím výběru?Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
-
Proč čerpadlo často spíná?Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
-
Proč čerpadlo nenasaje?Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
