PONORNÉ 6" MOTORY

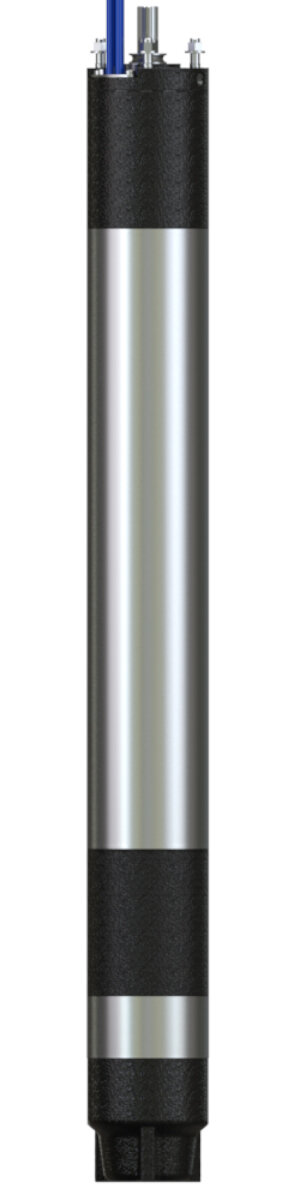

DAB.MOTOR TR6
6“ ponorný dvoupólový třífázový asynchronní motor s hermeticky uzavřeným statorem (s výplní speciální pryskyřicí). Axiální a radiální ložiska jsou mazána náplní nemrznoucí vodní směsi a umožňují bezúdržbový provoz. Tlaková kompenzace motoru je zajištěná speciální membránou. Mechanická ucpávka se speciálním krytím výstupní hřídele umožňuje provoz motoru i v písčité vodě.
Všechny motory jsou dodávány s odnímatelným připojovacím kabelem (se dvěma kabely pro spouštění hvězda-trojúhelník).
Připojení: NEMA 6“
Jmenovité napětí:
400 V - 400 V/690 V(Y/D) 50 Hz
Stupeň krytí: IP68
Třída izolace: F
Typ instalace: horizontální i vertikální
Standardní provedení je s PVC vinutím. Na vyžádání k dispozici provedení PE2+PA vinutí pro použití s frekvenčním měničem.
| Obj. kód | Typ | Název | Produktová skupina | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60146662 | DAB.MOTOR TR6 | Motor TR607 DOL PE2+PA TESLA 6"T - 5,5kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 80 971,00 Kč |
| 60146663 | DAB.MOTOR TR6 | Motor TR610 DOL PE2+PA TESLA 6"T - 7,5kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 83 682,00 Kč |
| 60146664 | DAB.MOTOR TR6 | Motor TR612 DOL PE2+PA TESLA 6"T - 9,2kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 86 413,00 Kč |
| 60146665 | DAB.MOTOR TR6 | Motor TR615 DOL PE2+PA TESLA 6"T - 11,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 87 832,00 Kč |
| 60146667 | DAB.MOTOR TR6 | Motor TR617 DOL PE2+PA TESLA 6"T - 13,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 92 405,00 Kč |
| 60146668 | DAB.MOTOR TR6 | Motor TR620 DOL PE2+PA TESLA 6"T - 15,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 98 101,00 Kč |
| 60146669 | DAB.MOTOR TR6 | Motor TR625 DOL PE2+PA TESLA 6"T - 18,5kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 110 340,00 Kč |
| 60146670 | DAB.MOTOR TR6 | Motor TR630 DOL PE2+PA TESLA 6"T - 22,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 122 981,00 Kč |
| 60146671 | DAB.MOTOR TR6 | Motor TR635 DOL PE2+PA TESLA 6"T - 26,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 132 891,00 Kč |
| 60146672 | DAB.MOTOR TR6 | Motor TR640 DOL PE2+PA TESLA 6"T - 30,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 142 568,00 Kč |
| 60146673 | DAB.MOTOR TR6 | Motor TR650 DOL PE2+PA TESLA 6"T - 37,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 154 531,00 Kč |
| 60161601 | DAB.MOTOR TR6 | Motor TR660 DOL PE2+PA TESLA 6"T - 45,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 177 612,00 Kč |
| 60146684 | DAB.MOTOR TR6 | Motor TR607 DOL 316 PE2+PA TESLA 6"T - 5,5kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 105 004,00 Kč |
| 60146685 | DAB.MOTOR TR6 | Motor TR610 DOL 316 PE2+PA TESLA 6"T - 7,5kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 108 350,00 Kč |
| 60146686 | DAB.MOTOR TR6 | Motor TR612 DOL 316 PE2+PA TESLA 6"T - 9,2kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 112 077,00 Kč |
| 60146687 | DAB.MOTOR TR6 | Motor TR615 DOL 316 PE2+PA TESLA 6"T - 9,2kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 113 855,00 Kč |
| 60146688 | DAB.MOTOR TR6 | Motor TR617 DOL 316 PE2+PA TESLA 6"T - 13,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 119 805,00 Kč |
| 60146689 | DAB.MOTOR TR6 | Motor TR620 DOL 316 PE2+PA TESLA 6"T - 15,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 127 174,00 Kč |
| 60146690 | DAB.MOTOR TR6 | Motor TR625 DOL 316 PE2+PA TESLA 6"T - 18,5kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 143 139,00 Kč |
| 60146691 | DAB.MOTOR TR6 | Motor TR630 DOL 316 PE2+PA TESLA 6"T - 22,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 159 380,00 Kč |
| 60146692 | DAB.MOTOR TR6 | Motor TR635 DOL 316 PE2+PA TESLA 6"T - 26,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 172 276,00 Kč |
| 60146693 | DAB.MOTOR TR6 | Motor TR640 DOL 316 PE2+PA TESLA 6"T - 30,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 184 112,00 Kč |
| 60146694 | DAB.MOTOR TR6 | Motor TR650 DOL 316 PE2+PA TESLA 6"T - 37,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 199 972,00 Kč |
| 60164305 | DAB.MOTOR TR6 | Motor TR660 DOL 316 PE2+PA TESLA 6"T - 45,0kW - ponorný, převinutelný - přímé spouštění | 22-P | 1 | ks | 246 111,00 Kč |
| 60146676 | DAB.MOTOR TR6 | Motor TR617 PE2+PA TESLA 6"T - 13,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 95 963,00 Kč |
| 60146677 | DAB.MOTOR TR6 | Motor TR620 PE2+PA TESLA 6"T - 15,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 101 595,00 Kč |
| 60146678 | DAB.MOTOR TR6 | Motor TR625 PE2+PA TESLA 6"T - 18,5kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 113 982,00 Kč |
| 60146679 | DAB.MOTOR TR6 | Motor TR630 PE2+PA TESLA 6"T - 22,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 126 454,00 Kč |
| 60146681 | DAB.MOTOR TR6 | Motor TR635 PE2+PA TESLA 6"T - 26,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 138 587,00 Kč |
| 60146682 | DAB.MOTOR TR6 | Motor TR640 PE2+PA TESLA 6"T - 30,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 148 264,00 Kč |
| 60146683 | DAB.MOTOR TR6 | Motor TR650 PE2+PA TESLA 6"T - 37,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 160 100,00 Kč |
| 60164307 | DAB.MOTOR TR6 | Motor TR660 PE2+PA TESLA 6"T - 45,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 183 307,00 Kč |
| 60146697 | DAB.MOTOR TR6 | Motor TR620 316 PE2+PA TESLA 6"T - 15,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 130 752,00 Kč |
| 60146698 | DAB.MOTOR TR6 | Motor TR625 316 PE2+PA TESLA 6"T - 18,5kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 146 676,00 Kč |
| 60146699 | DAB.MOTOR TR6 | Motor TR630 316 PE2+PA TESLA 6"T - 22,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 162 916,00 Kč |
| 60146700 | DAB.MOTOR TR6 | Motor TR635 316 PE2+PA TESLA 6"T - 26,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 177 971,00 Kč |
| 60146701 | DAB.MOTOR TR6 | Motor TR640 316 PE2+PA TESLA 6"T - 30,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 189 766,00 Kč |
| 60146702 | DAB.MOTOR TR6 | Motor TR650 316 PE2+PA TESLA 6"T - 37,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 205 604,00 Kč |
| 60164306 | DAB.MOTOR TR6 | Motor TR660 316 PE2+PA TESLA 6"T - 45,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 22-P | 1 | ks | 234 550,00 Kč |
Kontaktní osoby
Ředitel divize Čerpací technika
David Kreuzer
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
David Kreuzer
Klíčoví zákazníci
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
Jiří Polák
Obchodní zástupce
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
Ondřej Štůrala
Obchodní zástupce
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
Žádná instruktážní videa nejsou k dispozici.
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?
Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru. -
Co způsobuje tlakový ráz?
Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz. -
Co je to ochrana proti chodu na sucho?
Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace. -
Jaký objem tlakové nádoby zvolit při jejím výběru?
Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání. -
Proč čerpadlo často spíná?
Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě. -
Proč čerpadlo nenasaje?
Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
