PONORNÉ 8" MOTORY
DAB.MOTOR TR8

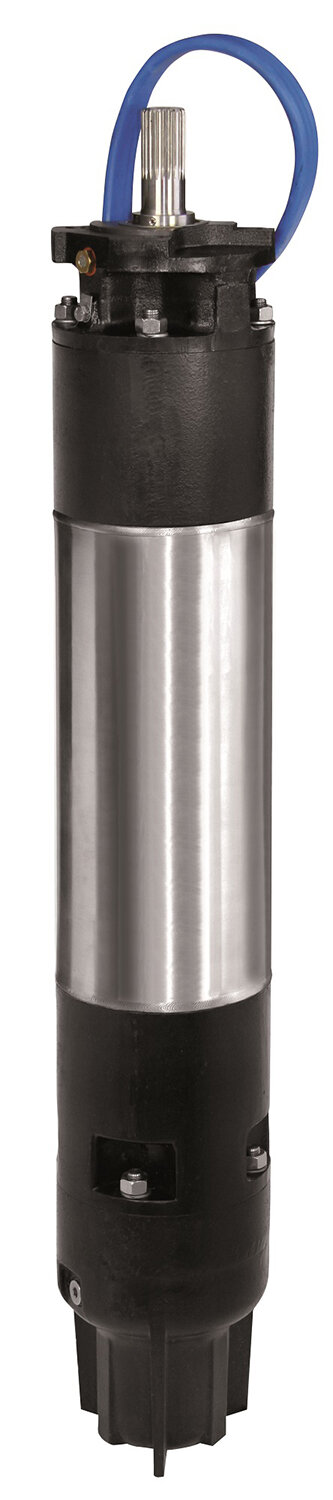

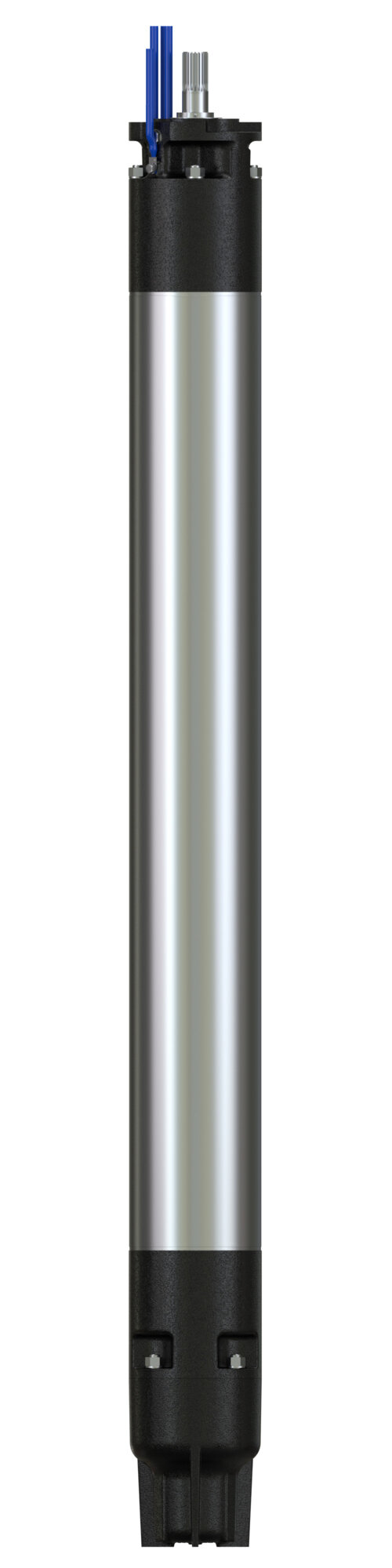

8" ponorný dvoupólový nebo čtyřpólový třífázový asynchronní motor (převinutelný) s hermeticky uzavřeným statorem (s výplní speciální pryskyřicí). Nerez plášť AISI 316. Axiální a radiální ložiska jsou mazána náplní nemrznoucí vodní směsi a umožňují bezúdržbový provoz. Tlaková kompenzace motoru je zajištěná speciální membránou. Mechanická ucpávka se speciálním krytím výstupní hřídele umožňuje provoz motoru i v písčité vodě.
Všechny motory jsou dodávány s odnímatelným připojovacím kabelem (se dvěma kabely pro spouštění hvězda-trojúhelník).
Připojení: NEMA 8"
Třída izolace: F
Stupeň krytí: IP68
Maximální ponor: 300 m
Možný typ instalace: vertikální nebo horizontální (horizontální provoz 30 HP - 125 HP)
| Obj. kód | Typ | Název | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60144600 | DAB.MOTOR TR8 | Motor TR840 DOL PE2+PA TESLA 8"T - 30,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 187 066,00 Kč |
| 60144601 | DAB.MOTOR TR8 | Motor TR850 DOL PE2+PA TESLA 8"T - 37,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 206 369,00 Kč |
| 60144602 | DAB.MOTOR TR8 | Motor TR860 DOL PE2+PA TESLA 8"T - 45,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 218 422,00 Kč |
| 60144603 | DAB.MOTOR TR8 | Motor TR875 DOL PE2+PA TESLA 8"T - 55,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 242 172,00 Kč |
| 60144604 | DAB.MOTOR TR8 | Motor TR885 DOL PE2+PA TESLA 8"T - 63,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 286 359,00 Kč |
| 60144605 | DAB.MOTOR TR8 | Motor TR8100 DOL PE2+PA TESLA 8"T - 75,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 292 208,00 Kč |
| 60144606 | DAB.MOTOR TR8 | Motor TR8125 DOL PE2+PA TESLA 8"T - 92,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 346 891,00 Kč |
| 60144607 | DAB.MOTOR TR8 | Motor TR8150 DOL PE2+PA TESLA 8"T - 110,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 379 448,00 Kč |
| 60146759 | DAB.MOTOR TR8 | Motor TR840 DOL 316 PE2+PA TESLA 8"T - 30,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 249 244,00 Kč |
| 60146760 | DAB.MOTOR TR8 | Motor TR850 DOL 316 PE2+PA TESLA 8"T - 37,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 273 061,00 Kč |
| 60146761 | DAB.MOTOR TR8 | Motor TR860 DOL 316 PE2+PA TESLA 8"T - 45,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 287 271,00 Kč |
| 60146762 | DAB.MOTOR TR8 | Motor TR875 DOL 316 PE2+PA TESLA 8"T - 55,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 316 136,00 Kč |
| 60146763 | DAB.MOTOR TR8 | Motor TR885 DOL 316 PE2+PA TESLA 8"T - 63,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 371 353,00 Kč |
| 60146764 | DAB.MOTOR TR8 | Motor TR8100 DOL 316 PE2+PA TESLA 8"T - 75,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 376 490,00 Kč |
| 60146765 | DAB.MOTOR TR8 | Motor TR8125 DOL 316 PE2+PA TESLA 8"T - 92,0kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 444 005,00 Kč |
| 60144610 | DAB.MOTOR TR8 | Motor TR840 PE2+PA TESLA 8"T - 30,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 200 543,00 Kč |
| 60144611 | DAB.MOTOR TR8 | Motor TR850 PE2+PA TESLA 8"T - 37,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 219 912,00 Kč |
| 60144612 | DAB.MOTOR TR8 | Motor TR860 PE2+PA TESLA 8"T - 45,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 232 032,00 Kč |
| 60144613 | DAB.MOTOR TR8 | Motor TR875 PE2+PA TESLA 8"T - 55,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 255 737,00 Kč |
| 60144614 | DAB.MOTOR TR8 | Motor TR885 PE2+PA TESLA 8"T - 63,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 299 880,00 Kč |
| 60144615 | DAB.MOTOR TR8 | Motor TR8100 PE2+PA TESLA 8"T - 75,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 305 773,00 Kč |
| 60144616 | DAB.MOTOR TR8 | Motor TR8125 PE2+PA TESLA 8"T - 92,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 364 637,00 Kč |
| 60144617 | DAB.MOTOR TR8 | Motor TR8150 PE2+PA TESLA 8"T - 110,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 397 016,00 Kč |
| 60146768 | DAB.MOTOR TR8 | Motor TR840 316 PE2+PA TESLA 8"T - 30,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 262 809,00 Kč |
| 60146767 | DAB.MOTOR TR8 | Motor TR8150 DOL 316 PE2+PA TESLA 8"T - 110kW - ponorný, převinutelný - přímé spouštění | 1 | ks | 482 210,00 Kč |
| 60146769 | DAB.MOTOR TR8 | Motor TR850 316 PE2+PA TESLA 8"T - 37,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 286 626,00 Kč |
| 60146770 | DAB.MOTOR TR8 | Motor TR860 316 PE2+PA TESLA 8"T - 45,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 300 814,00 Kč |
| 60146771 | DAB.MOTOR TR8 | Motor TR875 316 PE2+PA TESLA 8"T - 55,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 329 657,00 Kč |
| 60146772 | DAB.MOTOR TR8 | Motor TR885 316 PE2+PA TESLA 8"T - 63,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 384 963,00 Kč |
| 60146773 | DAB.MOTOR TR8 | Motor TR8100 316 PE2+PA TESLA 8"T - 75,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 390 011,00 Kč |
| 60146774 | DAB.MOTOR TR8 | Motor TR8125 316 PE2+PA TESLA 8"T - 92,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 461 639,00 Kč |
| 60146775 | DAB.MOTOR TR8 | Motor TR8150 316 PE2+PA TESLA 8"T - 110,0kW - ponorný, převinutelný - spouštění hvězda/trojúhelník | 1 | ks | 499 933,00 Kč |
Kontaktní osoby
Ředitel divize Čerpací technika
David Kreuzer
Ředitel divize Čerpací technika
- ČR + SR
- +420 731 691 730
- kreuzer@ivarcs.cz
Obchodně-techničtí manažeři
David Kreuzer
Klíčoví zákazníci
- střední, severní a východní Čechy
- +420 731 691 730
- kreuzer@ivarcs.cz
Jiří Polák
Obchodní zástupce
- západní, část středních a jižní Čechy
- +420 734 761 487
- polak@ivarcs.cz
Ondřej Štůrala
Obchodní zástupce
- Morava
- +420 733 166 626
- sturala@ivarcs.cz
Instruktážní videa
Žádná instruktážní videa nejsou k dispozici.
Podklady a prospekty
Podklady na vyžádání
Podklady a prospekty
Žádné podklady nejsou k dispozici.
Často kladené otázky
-
Co je kavitace?Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
-
Co způsobuje tlakový ráz?Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
-
Co je to ochrana proti chodu na sucho?Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
-
Jaký objem tlakové nádoby zvolit při jejím výběru?Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
-
Proč čerpadlo často spíná?Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
-
Proč čerpadlo nenasaje?Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
