Lisovací armatury pro rozvody paliva

IVAR.PRESS FITTING SYSTEM je ideální volbou pro systémy rozvodu paliva. Je to díky rychlosti instalace, rychlosti spojování lisováním a v neposlední řadě i k faktu, že při spojování není používán nebezpečný otevřený plamen, jako u systémů svařovaných. Podívejme se na některé ze základních funkcí lisovacích tvarovek, které jsou ideální i pro tyto aplikace.

Lisovací armatury jsou vzhledem ke své odolnosti a kvalitě ideálním prvkem pro systémy distribuce a skladování paliva.

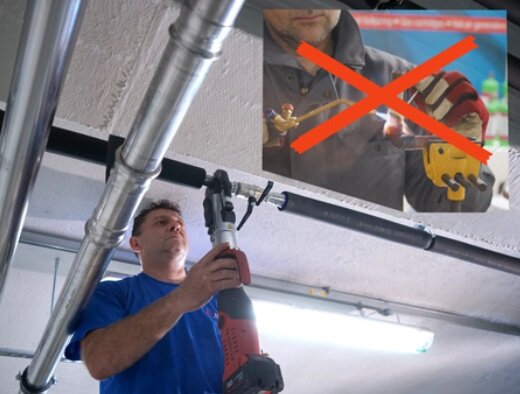

Při instalaci systémů s využitím lisovacích tvarovek se na rozdíl od svařovaných systémů nepoužívá žádný otevřený plamen. To je ideální při instalaci distribučních zařízení pro vysoce hořlavá paliva. To platí nejen pro zcela nové systémy, ale také pro rozšíření již stávajících systémů, z kterých není potřeba palivo zcela vyprázdnit.

U většiny paliv na bázi ropných produktů je nejlepší volbou, která zajišťuje nejlepší kvalitu systému a nejdelší životnost, nerezová ocel AISI 316L. V některých případech může být použita i uhlíková ocel, ale její životnost může být oproti nerezové oceli více ohrožena klimatickými vlivy a přítomností vzduchu v systému. Další velmi důležitou výhodou systému lisování je rychlost při vytváření spojů. Potřebné vytvoření stovek, ne-li tisíců spojů pomocí metody lisování, vyžaduje jen čas několika sekund na každý spoj, což je bezkonkurenční výhoda!


Lisovací systémy pro rozvody paliva

Paliva získávaná z ropy, která mohou být použita v kombinaci s IVAR.PRESS FITTING SYSTEN
Palivo
Typ potrubí a těsnicích O-kroužků

AISI 316L
C-STEEL
EPDM
HNBR
FKM-FPM
Benzín
A
A
D
B
A
Motorová nafta
A
X
D
A
A
Nafta
A
A
D
B
A
Petrolej
A
B
D
A
A
Zdroj: Výňatek z tabulky v kapitole 13 Technického manuálu EUROTUBI - chemická kompatibilita

A: VYNIKAJÍCÍ ODOLNOST
B: DOBRÁ ODOLNOST - materiál mírně ovlivněn, ale vhodný
C: SLABÁ ODOLNOST - určitý stupeň reakce, ale stále vhodný
D: VÁŽNÉ NARUŠENÍ - nedoporučuje se
X: CHYBÍ ÚDAJE

Pokud potřebujete více informací, kontaktujte technickou kancelář výrobce.

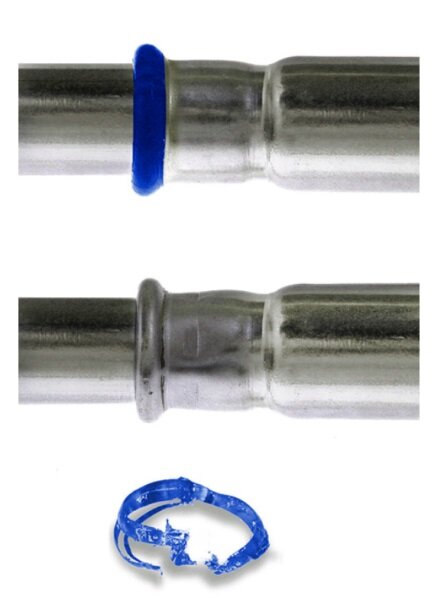

Bezpečnostní prvek hrdla lisovací tvarovky

Jedním z bezpečnostních prvků správného procesu lisování je barevná fólie, která zůstane na hrdle lisovací tvarovky, pokud nebylo dokonale slisováno. Barevná fólie umožňuje rychlou vizuální kontrolu a předchází možnému a nebezpečnému úniku paliva, v důsledku nedokonalého nebo nerealizovaného lisovacího procesu.

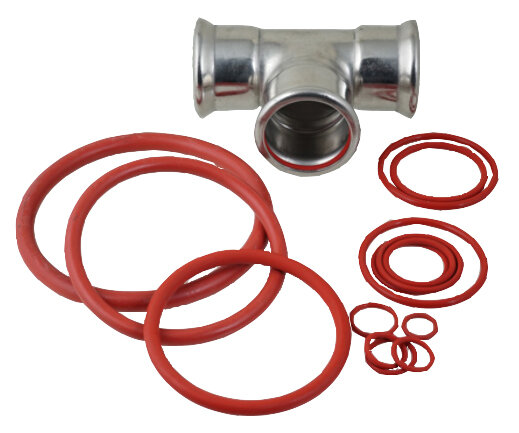

Nejvhodnější těsnicí O-kroužky

Jelikož tyto aplikace vyžadují O-kroužky FPM, nemohou být použity kroužky EPDM!

Nejvhodnější použitelná těsnění pro systémy rozvodů nebo skladování paliva jsou červené FPM / FKM. Ideální jsou také pro průmyslové aplikace. Jejich složení obsahuje prvky, které je dělají odolnějšími oproti ostatním těsněním, která jsou v současné době na trhu.

Tesniace O-krúžky FPM
Rozsah prevádzkovej teploty
-20 °C +180 °C
Maximálny prevádzkový tlak
16 bar
K dispozícii sú priemery
15 až 108 mm

Červený těsnicí O-kroužek FPM / FKM je vhodnější pro distribuci mazacích olejů.

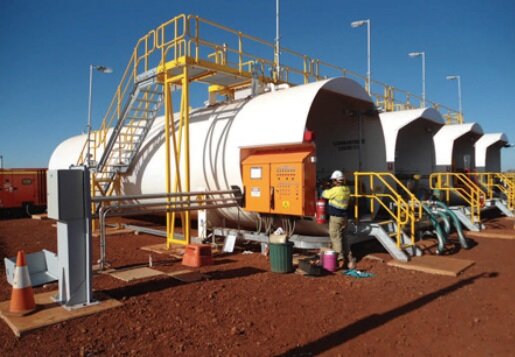

Jak sami dobře vidíte, systémy lisování z nerezové oceli AISI 316L jsou ideálním řešením pro instalaci rozvodů a skladování paliva. Představují rychlou instalaci a nabízí zvýšenou odolnost vůči extrémním podmínkám, jako v případě uvedeném na obrázku v úvodu, kde se jedná o skladování paliva dolu na zlato v australské poušti.



Za společnost IVAR CS spol. s r.o.
Miroslav Kotrouš, technický manažer
