SYSTÉM ROZVODŮ PLYNOVODŮ VE VÍCEVRSTVÉM POTRUBÍ ALPEX-GAS

15. 10. 2024 to bude úspěšných 15 let, co se po dlouhém úsilí při překonávání legislativních překážek podařilo společnosti IVAR CS v úzkém spojení s ČSTZ prosadit v České republice nové progresivní řešení rozvodů plynu v budovách s pracovním přetlakem do 5,0 bar pomocí vícevrstvého potrubí ALPEX-GAS.

To, co bylo v České republice ve fázi certifikace považováno za nové řešení rozvodů plynovodů, bylo již v mnoha zemích Evropské unie více jak 15 let běžnou praxí. Navzdory různým překážkám ukázal systém ALPEX-GAS v plné síle své přednosti a kvalitu, stal se nejenom životaschopným, ale především stále častěji využívaným alternativním řešením ke stávajícím tradičním systémům rozvodu plynu v budovách.

15 let úspěšné praxe moderního systému ALPEX-GAS v instalacích plynovodů

V průběhu 15 let se nám podařilo s certifikovaným a legislativně uznaným systémem ALPEX-GAS seznámit formou odborných školení více jak 4 500 osob z řad revizních techniků, odborných realizačních firem, projektantů a dalších zájemců. Skutečný počet osob, které projevily o uvedený systém zájem je výrazně vyšší, neboť mnoho se jich účastnilo základních školení se statutem informativním, která probíhala na úrovni regionálních spolupracujících obchodních partnerů. I přes určitý pokles zájmu způsobeného obavami z cen zemního plynu a jeho dostupnosti, jsme v průběhu roku 2023 zaznamenali opětovný nárůst zájmu o tento typ technologie. Obzvláště potěšující je pro nás zjištění, že zájem o odborná školení projevují ve vetším počtu doposud nespolupracující odborné realizační firmy, čímž roste skupina potencionálních zájemců o tento systém rozvodu nejenom domovních plynovodů.

Systém ALPEX-GAS splňuje legislativní požadavky ČSN EN 1775, TPG 704 01, TPG 704 03 a norem dotčených

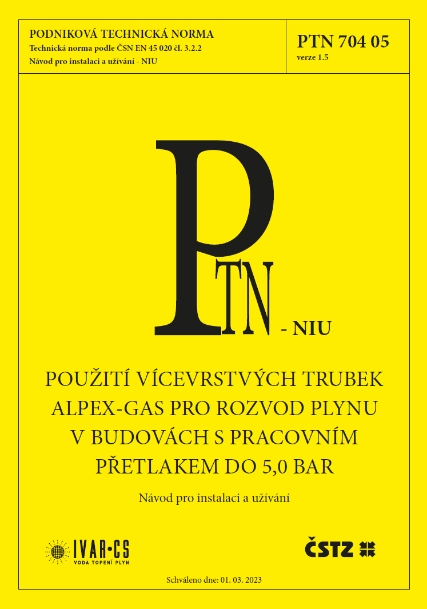

Jen pro připomenutí, výchozím legislativním podkladem pro certifikaci tohoto systému byla vládní vyhláška č. 268 / 2009 Sb. o technických požadavcích na stavbu. Normativními dokumenty, které specifikují požadavky pro kvalitní a bezpečné instalace rozvodu plynu vícevrstvými trubkami ALPEX-GAS jsou TPG 704 03 a na ně navazující podrobně rozpracovaná Podniková Technická Norma PTN 704 05 ve své aktuální verzi 1.5. Tato norma zahrnuje i požadavky souvisejících norem a předpisů, a tvoří tak komplexní podklad pro kvalifikovanou montáž, navrhování i provozování systému ALPEX-GAS pro plynovody s přetlakem zemního plynu, bioplynu a propanu v plynné fázi do 5,0 bar od hlavního uzávěru odběrného plynového zařízení až po místo připojení koncových zařízení pro spotřebu plynu spalováním.

Systém ALPEX-GAS byl certifikován jako systém, a pouze jako takový musí být používán s garancí bezpečnosti, provozní spolehlivosti a životnosti

Jednotlivé prvky systému jsou:

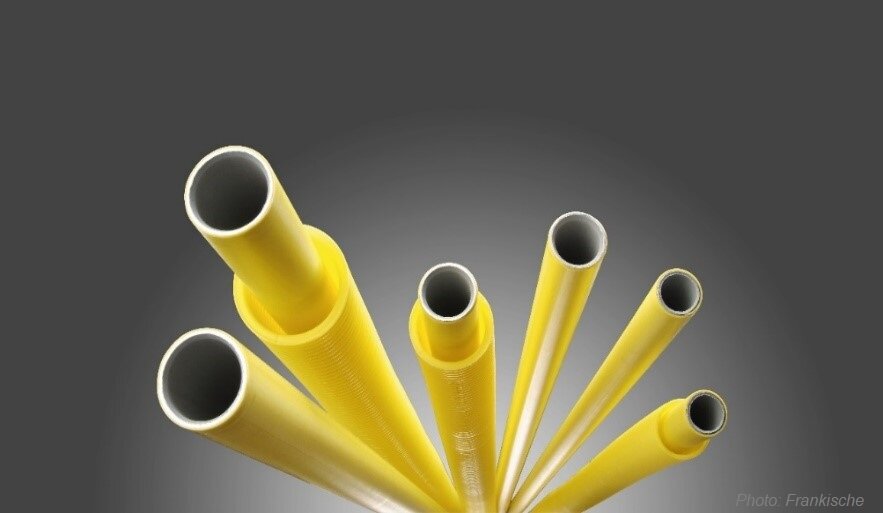

• vícevrstvé kompozitní trubky ALPEX-GAS
• plynotěsné chráničky KOT-GAS

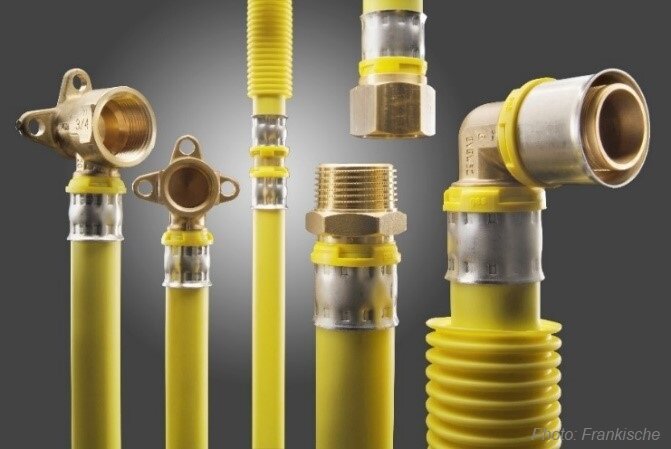

• lisovací fitinky PRESS-GAS
• bezpečnostní prvky TASK, IVAR.GST-L
• plynové podomítkové rozdělovače řady K2 a kulové uzávěry FUTURGAS

Jedno školení, jedno osvědčení, dva systémy

Nedílnou součástí je kromě znalostí všech souvisejících norem a předpisů i platné oprávnění rozsahu F pro domovní plynovody - typ materiálu ocel a „Osvědčení” o absolvovaném odborném školení výrobce, které zájemci získávají s dobou platnosti 10 let. V současné době není předmětem odborného školení pouze systém ALPEX-GAS, ale i nový systém rozvodu plynovodů v nerezovém potrubí IVAR.INOX GAS. Účastník školení tak získává „Osvědčení” na oba systémy z nabídky společnosti IVAR CS, a to na ALPEX-GAS a IVAR.INOX GAS.

A není to jen vysoká odborná úroveň školení, vysoká technická úroveň systému ALPEX-GAS, ale i profesionální obchodní servis, kdy je celý systém v dostatečném objemu naskladněn a jeho využívání je podpořeno možností zapůjčení lisovacího zařízení a lisovacích čelistí s konturou B zdarma. Kvalitní lisovací zařízení, lisovací čelisti a pomůcky pro montáž jsou další nezbytnou podmínkou pro kvalitní instalaci a z toho plynoucí bezproblémové a bezpečné využívání celého systému. Z těchto důvodů je lisovací zařízení po každém zapůjčení k instalaci servisním oddělením společnosti IVAR CS kontrolováno, čištěno a pravidelně servisováno.

Systém je předurčen pro instalace plynovodů v zemi a skryté vedení v konstrukcích zdí a podlah

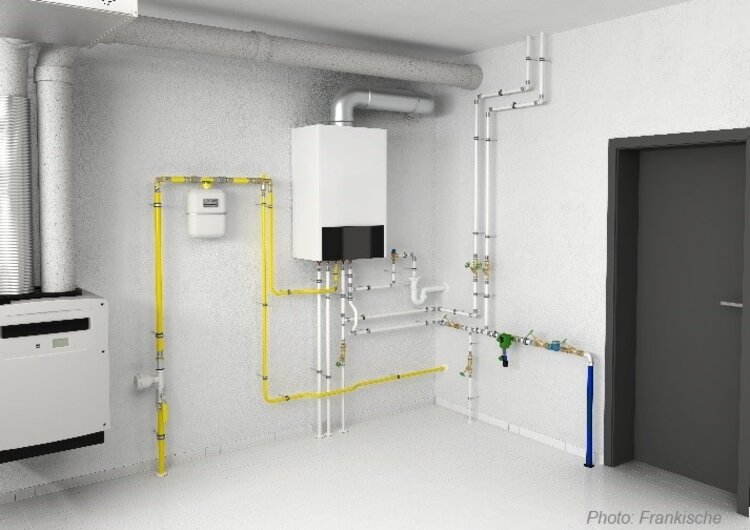

Certifikované realizační firmy oceňují především rychlost a doposud nepoznanou variabilitu instalací bez neopodstatněných omezení a překážek, jako je možnost vnějšího vedení plynu v zemi od HUP skrze obvodovou zeď bez nutnosti přechodu na ocelové potrubí. U vnitřního vedení plynovodu je to pak vedení v konstrukci podlah v trase nejkratší k místu připojení koncového zařízení pro spotřebu plynu spalováním, instalace v konstrukci zdí bez potřeby ocelového krytí a další možnosti. Využitím ohebnosti a tvarové stálosti vícevrstvých trubek ALPEX-GAS se významným způsobem eliminuje i množství spojů na trase plynovodu a snižují se náklady na instalaci.

Za ideálního stavu s připojením jednoho koncového zařízení pro spotřebu plynu spalováním, lze konstatovat, že celou trasu plynovodu lze realizovat pouze s dvěma spoji, a to s jedním lisovaným spojem pro připojení trubky ALPEX-GAS v HUP na plynoměr a druhým lisovaným spojem uvnitř objektu a připojením na koncovou fitinku, plynovou nástěnku IVAT.PTM 5760-GAS. Důležitým faktorem pro realizační firmu při rozhodování bývá i okamžitá dostupnost systémových komponentů systému ALPEX-GAS v obchodní síti a podrobná propracovanost jejich použití v realizační praxi daná PTN 704 05 ve své aktuální verzi. Poslední dobou je významně oceňována především vyšší produktivita práce, její čistota, flexibilita i nižší pořizovací náklady.

Originál s registrovanou ochrannou známkou ALPEX-GAS je pouze jeden, nepodceňujte proto bezpečnost plynovodu

Na druhou stranu nás znepokojuje, že na rostoucí zájem o instalace plynu ve vícevrstvém potrubí ALPEX-GAS a snahu využít dosaženou odbornou úroveň systému ALPEX-GAS, začínají reagovat někteří prodejci a dovozci ve snaze uplatnit na českém trhu „podobný“ produkt za každou cenu, ale bez uceleného systémového řešení problematiky domovních rozvodů plynu, a především bez patřičných legislativních podkladů, jako je například již zmíněná PTN 704 05. Naši společnost však udivuje, že podobné signály máme i od některých odborných autorit v oboru plynových zařízení, že tyto obchodní snahy nejsou plnohodnotně podpořeny splněním ani základních atributů pro bezpečnou montáž a provoz takového domovního plynovodu. V praxi pak dochází k situacím, kdy zmínění dovozci a jejich prodejci nejsou schopni garantovat ani tu nejzákladnější dodávku produktů a realizační firmy jsou nuceny k nepřípustné kombinaci dvou systémů, ve většině případů se systémem ALPEX-GAS, což je nejenom pro nás, ale i pro legislativu zcela nepřijatelná situace. Mezi odbornou veřejností je ovšem většina těch, co používají zdravý rozum a uvědomují si rizika z takovéhoto postupu plynoucí.

Specifické dotazy nad rámec PTN 704 05 plynoucí z realizací systému ALPEX-GAS, s kterými se na nás, jako dodavatele systému obrací realizační firmy nebo projektanti, jsou zodpovědně a individuálně řešeny. V případě potřeby pak mohou být konzultovány s odbornou autoritou, tedy ČSTZ. Vždy se akceptuje především požadavek na maximální bezpečnost navrženého řešení, neboť ten je prioritní a je zároveň předpokladem životaschopnosti všech nových systémů v konkurenčním prostředí.

Z pohledu investorů je oceňována technologie montáže, která upřednostňuje nebývale vysoké bezpečnostní standardy v používání nerozebíratelných lisovacích fitinků typu IVAR.PRESS-GAS nebo využití bezpečnostně–kontrolní funkce plynotěsné chráničky IVAR.KOT-GAS, která jednoduchým způsobem umožňuje kontinuální přehled o aktuálním stavu domovního plynovodu. Velmi pozitivně je vnímána možnost skrytého vedení plynovodu v konstrukcích, zejména podlahách a stěnách, což přispívá k estetické čistotě interiérů. Instalace bezpečnostních prvků rozvodu plynu např. protipožárních armatur FIREBAG^® pod typovým označením IVAR.TASK, je-li to vzhledem k montážní situaci potřebné, je vnímáno jako nadstandardní opatření k ochraně zdraví osob a majetku.

Integrované tlakové zátky a bezúnikové technologie se stále častěji prosazují při instalacích plynovodů

Snahou společnosti IVAR CS je každoročně nabídnout trhu novinky v oblasti instalací, a to nejenom v oblasti rozvodů plynu. Poslední dobou jsou to především plynové armatury s integrovanou tlakovou zátkou, která umožňuje bezúnikovou technologií měření provozního přetlaku v rozvodu plynu a zkoušku těsnosti systému dle ČSN EN 1775:2008. Integrovanou tlakovou zátkou je umožněna rychlá instalace měřicího nástavce, připojení měřicího zařízení a významným způsobem je zjednodušen a zkrácen čas pro kontrolu těsnosti a měření provozního přetlaku v plynovodu.

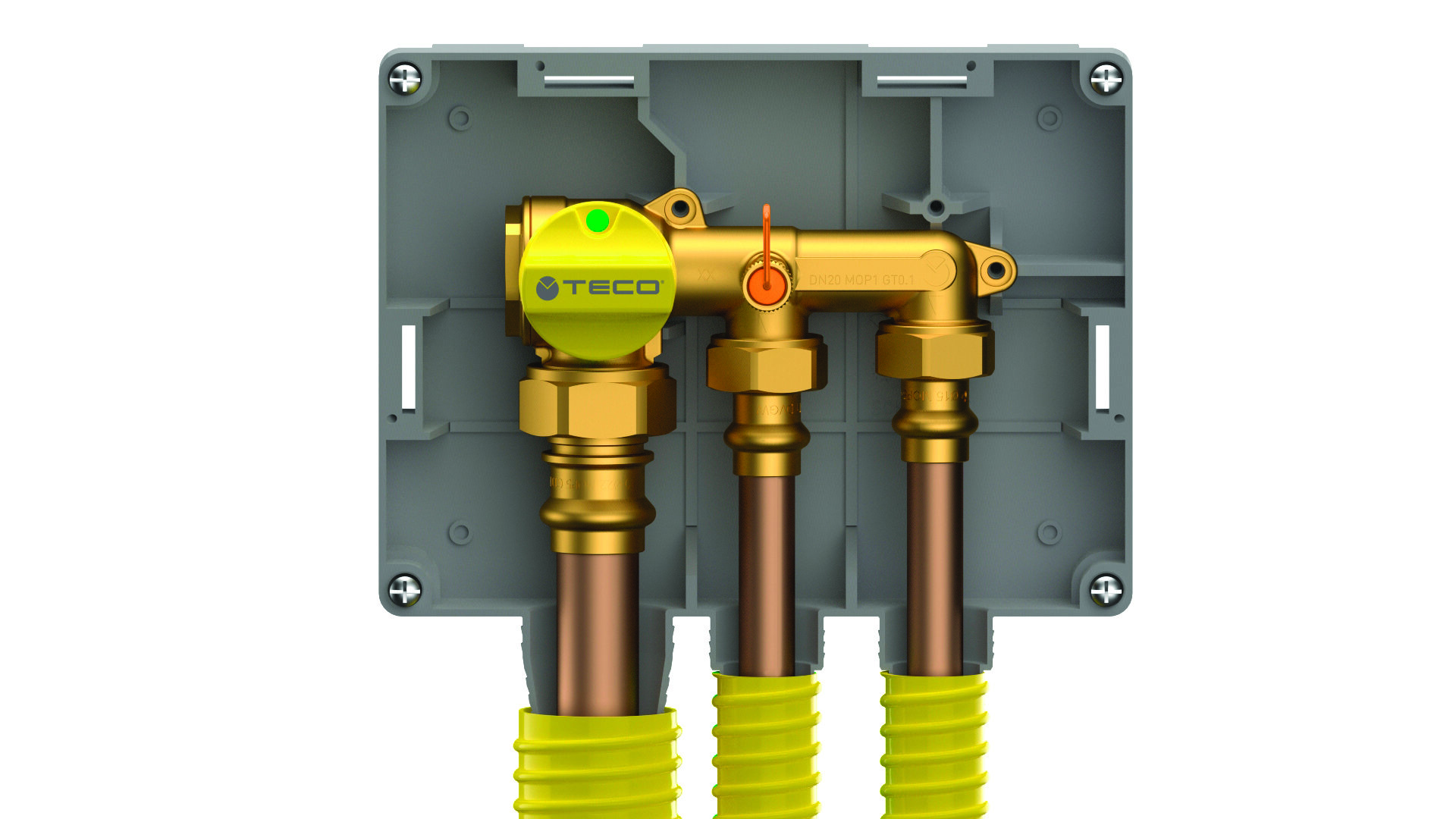

Plynoinstalace realizované v systému ALPEX-GAS v moderních domech pro současnost i budoucnost splňují požadavky i těch nejnáročnějších zákazníků v oblasti designu. Pro splnění těchto cílů jsou v nabídce inovativní plynové podomítkové rozdělovače a kulové uzávěry řady IVAR.K2, ideálně využitelné u skrytého (podomítkového) vedení domovního plynovodu. Použitelné jsou pro teploty od -20 °C do +60 °C, tlak 5 bar s teplotní odolností +650 °C po dobu 30 min, čímž splňují požadavky normy ČSN EN 1775:2008. Bezúnikovou technologii integrované tlakové zátky využívají i nové řady kulových uzávěrů IVAR.G24 určené k instalaci v místě připojení plynovodu na plynoměrné zařízení. K demontáži tlakové zátky, montáži tlakového nástavce a připojení měřicího přístroje není třeba odborné způsobilosti k montáži a opravám dle vyhlášky 21/1979 Sb. v platném znění, neboť uvedená operace není spojena s únikem plynu.

Nové moderní technologie se stále častěji prosazují již ve fázi rozhodování o typu systému

Společnosti IVAR CS se jako výhradnímu zastoupení německého výrobce společnosti FRÄNKISCHE pro Českou a Slovenskou republiku potvrzuje, že se systém rozvodu plynu ve vícevrstvém potrubí ALPEX-GAS nejenom prosadil, ale každoročně získává stále větší podíl na trhu v oblasti domovních plynoinstalací. Uplynulých úspěšných 15 let potvrdilo, že pokrok a vývoj v oblasti instalací nelze zastavit a nové technologie se budou muset přijímat i v budoucnosti, to ovšem za předpokladu, že se bude jednat o produkty renomovaných výrobců splňující všechny legislativní požadavky platné v místě a zemi instalace. V případě zájmu o uvedený systém nás kontaktujte na e-mailové adrese info@ivarcs.cz.

Za IVAR CS spol. s r.o.
Miroslav Kotrouš, technický manažer
