AUTOMATICKÉ TLAKOVÉ STANICE

AUTOMATICKÉ TLAKOVÉ STANICE

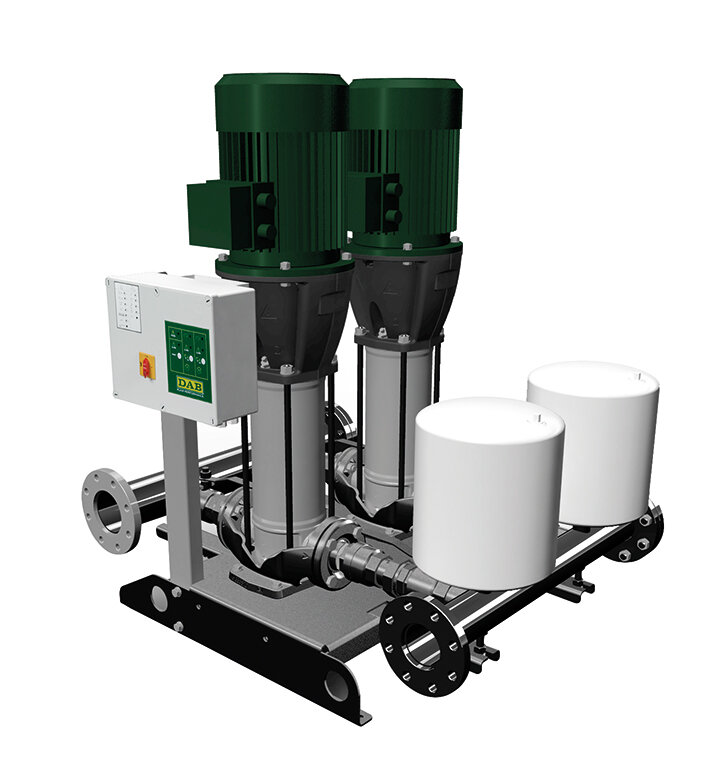

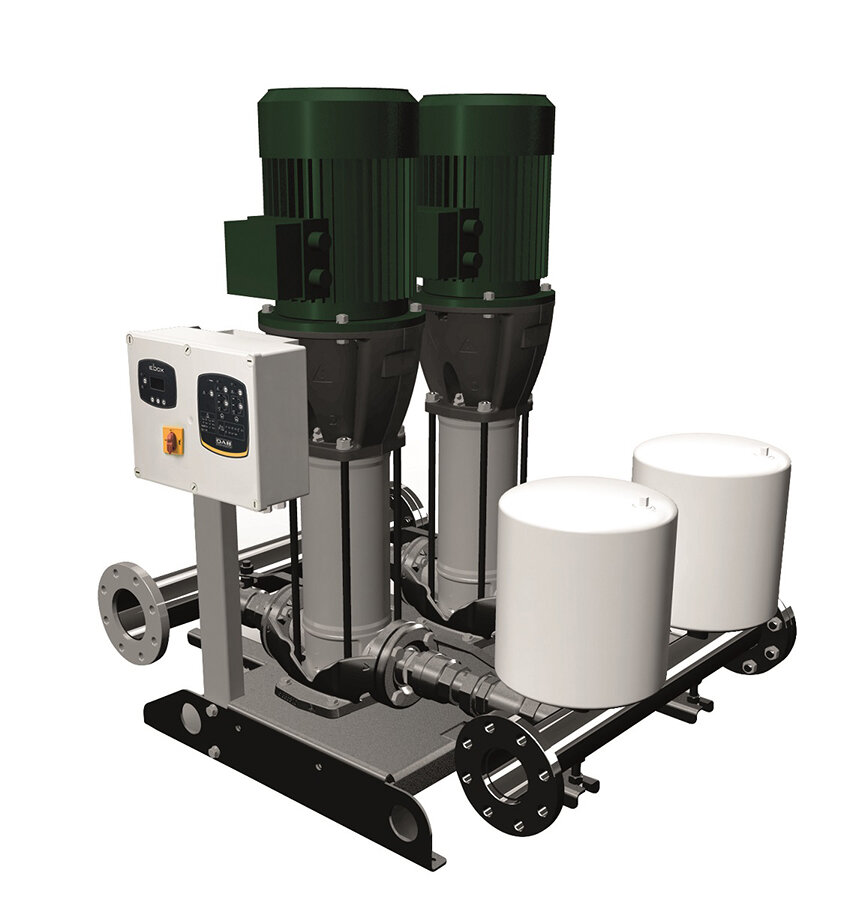

DAB.2 NKV EBOX

Konstrukční prvky
Skupiny se skládají ze dvou hlavních elektrických čerpadel řady NKV.
Oběžná kola z nerezové oceli AISI 304, všechny části přicházející do styku s kapalinou jsou z nerezové oceli.
Třífázový asynchronní motor.
Čerpadla namontována na společné základní desce z galvanizované oceli.

Hydraulická část
Sací potrubí z nerezové oceli. Součástí jsou snímače tlaku, elektrický ovládací panel, dvě tlakové nádoby. Každé čerpadlo opatřeno uzavíracími ventily a zpětnými ventily.

Elektrický ovládací panel
E.BOX IP 54 rozvaděč namontovaný na konstrukci stanice.
Přímé spouštění do 5,5 kW včetně čelního panelu s přepínačem pro AUT-0-MAN provoz, výstražná světelná signalizace.

Provozní rozsah: od 4 do 280 m3/h
Čerpaná kapalina: čistá, bez pevných nebo abrazivních látek, neviskózní, neagresivní, nekrystalizovaná a chemicky neutrální, vlastnostmi blízká vodě
Rozsah teploty kapaliny: od 0 °C do + 80 °C
Maximální teplota okolí: + 50 °C
Maximální pracovní tlak: od 3 do 14 bar
Speciální provedení na vyžádání
Stupeň krytí: IP55



Součástí každé stanice je 18litrová tlaková nádoba pro každé čerpadlo a výtlačné a sací potrubí z nerez oceli AISI 304

Ostatní

Obj. kód Typ Název Balení Jednotka Cena bez DPH
60180333 DAB.2 NKV EBOX 2 NKV 10/5 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 207 472,00 Kč
60180334 DAB.2 NKV EBOX 2 NKV 10/6 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 210 895,00 Kč
60180335 DAB.2 NKV EBOX 2 NKV 10/7 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 216 900,00 Kč
60180336 DAB.2 NKV EBOX 2 NKV 10/8 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 222 129,00 Kč
60180337 DAB.2 NKV EBOX 2 NKV 10/9 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 225 721,00 Kč
60180338 DAB.2 NKV EBOX 2 NKV 10/10 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 242 486,00 Kč
60180339 DAB.2 NKV EBOX 2 NKV 10/12 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 251 206,00 Kč
60180340 DAB.2 NKV EBOX 2 NKV 10/14 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 275 493,00 Kč
60207824 DAB.2 NKV EBOX 2 NKV 15/3 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 242 655,00 Kč
60207810 DAB.2 NKV EBOX 2 NKV 15/4 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 259 487,00 Kč
60180343 DAB.2 NKV EBOX 2 NKV 15/5 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 269 101,00 Kč
60180344 DAB.2 NKV EBOX 2 NKV 15/6 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 288 767,00 Kč
60180345 DAB.2 NKV EBOX 2 NKV 15/7 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 296 998,00 Kč
60480346 DAB.2 NKV EBOX 2 NKV 20/3 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 273 638,00 Kč
60180348 DAB.2 NKV EBOX 2 NKV 20/4 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 294 839,00 Kč
60180349 DAB.2 NKV EBOX 2 NKV 20/5 T EBOX automatická tlaková stanice se 2 čerpadly typu NKV 1 ks 306 341,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

E.SYBOX

  • E.SYBOX MINI – instalace na stěnu

  • E.SYBOX – horizontální instalace

  • E.SYBOX MINI – vertikální instalace

  • E.SYBOX – spot

  • E.SYBOX MINI – konfigurace

  • E.SYBOX – konfigurace

  • E.SYBOX MINI – horizontální instalace

  • E.SYBOX – vertikální instalace

  • E.SYBOX – prezentační video

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentační video

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
