AUTOMATICKÉ TLAKOVÉ STANICE S FREKVENČNÍM MĚNIČEM VČETNĚ SYSTÉMU D.CONNECT

AUTOMATICKÉ TLAKOVÉ STANICE S FREKVENČNÍM MĚNIČEM VČETNĚ SYSTÉMU D.CONNECT

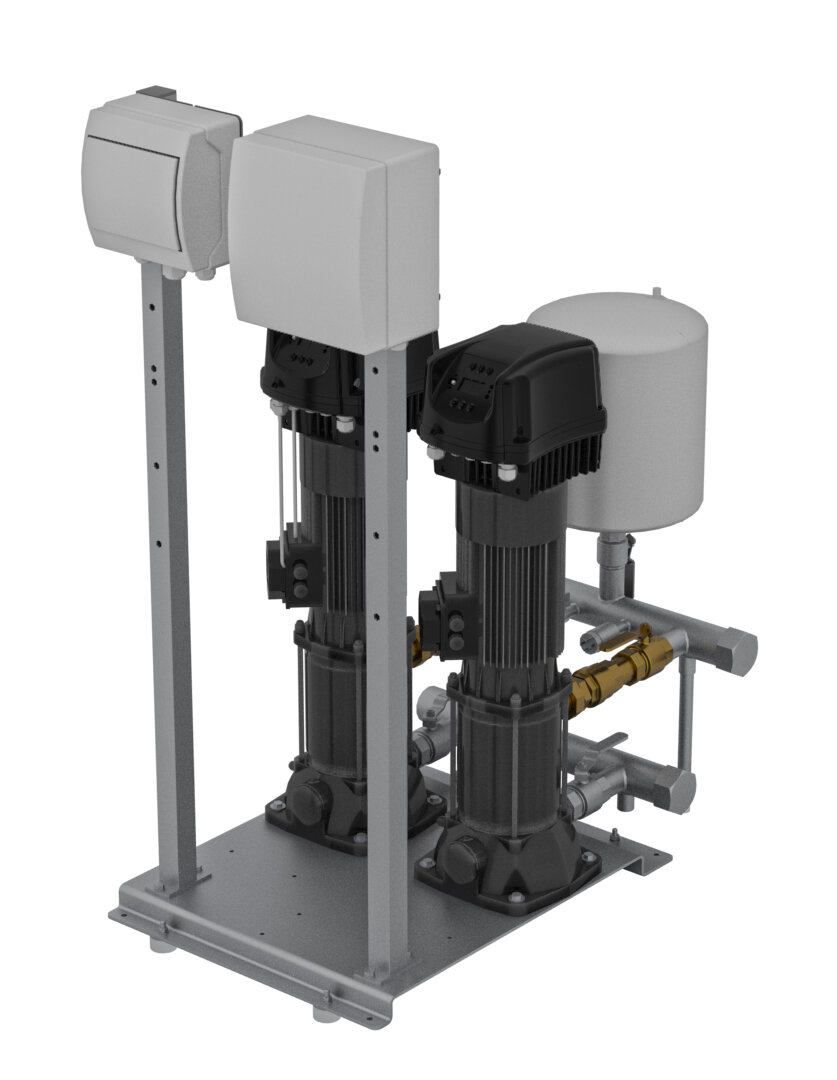

DAB.2 KVCXE , DAB.3 KVCXE

Automatická tlaková stanice se 2 nebo 3 čerpadly KVCX s MCE-P frekvenčním měničem kmitočtu otáček pro každé čerpadlo. Automatické tlakové stanice jsou navrženy pro zvýšení tlaku v komerčních budovách nebo zemědělství a zavlažování. Kompaktní rozměry díky použití vertikálních čerpadel. Včetně 1 tlakové nádoby pro stanici. Základna z pozinkovaného plechu s antivibračními pryžovými podložkami. Vstupní a výstupní potrubí z galvanizované oceli. Součástí jsou zpětné ventily pro každé čerpadlo.
Možnost dálkového ovládání díky D.Connect zařízení.
D.Connect Box (nainstalovaný v panelu IP 65) je součástí balení. Cloudová služba je spravovatelná z internetu internetofpumps.com nebo z D.Connect Aplikace (pro Android nebo iOS).

Provozní rozsah: od 0,5 do 36 m3/h s výtlakem až do 112 m
Čerpaná kapalina: čistá, bez pevných látek a abraziva, neviskózní, neagresivní, nekrystalizované a chemicky neutrální
Rozsah teploty kapaliny: od 0 °C až do +40 °C
Maximální okolní teplota: do +40 °C
Maximální provozní tlak: do 12 bar / 1200 kPa
Stupeň krytí: IP55
Zvláštní provedení na požádání: jiné napětí nebo frekvence, maximální počet až do čtyř čerpadel

Ostatní

Obj. kód Typ Název Balení Jednotka Cena bez DPH
60198585 DAB.2 KVCXE 2 KVCXE 30/80 T + N tlaková stanice s frekvenčním měničem MCE/P + DAB.DCONNECT 1 ks 138 675,00 Kč
60198586 DAB.2 KVCXE 2 KVCXE 45/80 T + N tlaková stanice s frekvenčním měničem MCE/P + DAB.DCONNECT 1 ks 171 530,00 Kč
60198587 DAB.2 KVCXE 2 KVCXE 35/120 T + N tlaková stanice s frekvenčním měničem MCE/P + DAB.DCONNECT 1 ks 134 458,00 Kč
60198588 DAB.2 KVCXE 2 KVCXE 45/120 T + N tlaková stanice s frekvenčním měničem MCE/P + DAB.DCONNECT 1 ks 140 597,00 Kč
60198589 DAB.2 KVCXE 2 KVCXE 60/120 T tlaková stanice s frekvenčním měničem MCE/P + DAB.DCONNECT 1 ks 202 243,00 Kč
60198591 DAB.3 KVCXE 3 KVCXE 45/120 T + N tlaková stanice s frekvenčním měničem MCE/P + DAB.DCONNECT 1 ks 216 647,00 Kč
60198592 DAB.3 KVCXE 3 KVCXE 60/120 T tlaková stanice s frekvenčním měničem MCE/P + DAB.DCONNECT 1 ks 289 526,00 Kč
Vytvořit poptávku

Kontaktní osoby

Ředitel divize Čerpací technika

David Kreuzer
David Kreuzer
Ředitel divize Čerpací technika

Obchodně-techničtí manažeři

David Kreuzer
David Kreuzer
Klíčoví zákazníci
Jiří Polák
Jiří Polák
Obchodní zástupce
Ondřej Štůrala
Ondřej Štůrala
Obchodní zástupce

Instruktážní videa

E.SYBOX

  • E.SYBOX MINI – konfigurace

  • E.SYBOX – konfigurace

  • E.SYBOX MINI – horizontální instalace

  • E.SYBOX – vertikální instalace

  • E.SYBOX – prezentační video

  • E.SYBOX MINI – instalace na stěnu

  • E.SYBOX – horizontální instalace

  • E.SYBOX MINI – vertikální instalace

  • E.SYBOX – spot

EVOPLUS

  • EVOPLUS SMALL

GENIX

  • GENIX – prezentační video

Podklady a prospekty

Podklady na vyžádání











Odesláním souhlasíte se zpracováním osobních údajů.

Podklady a prospekty

Žádné podklady nejsou k dispozici.

Často kladené otázky

  • Co je kavitace?
    Tvorba vzduchových bublin naplněných parami, se nazývá kavitace. Tento proces se objevuje uvnitř tělesa čerpadla, kde tlak klesá pod tlak páry v kapalině. Kavitace se objeví v případě, když hodnota NPSHR (pozitivní sací výška) čerpadla není naplněna a je následkem závažného poškození čerpadla. K zabránění kavitace je třeba se vždy přesvědčit, že na sání čerpadla je dostatečný tlak NPSHA (skutečná pozitivní sací výška), aby v kapalině nedocházelo k varu neboli k přeměně na páru.
  • Co způsobuje tlakový ráz?
    Tlakový ráz je náraz tlaku, který je způsobený náhlou změnou rychlosti průtoku vody v potrubí. V systémech ve studních je tlakový ráz většinou způsobený nevhodnou instalací pojistného ventilu nebo jeho netěsností. V těchto případech se v sacím potrubí vytváří částečný podtlak. Při dalším rozběhu se čerpadlo při vysokých otáčkách plní pod tlakem, naráží na uzavřený pojistný ventil a nehybnou vodu nad ním, což způsobuje tlakový náraz a hydraulický ráz.
  • Co je to ochrana proti chodu na sucho?
    Ochrana proti běhu nasucho je jakékoliv zařízení, které zabrání samovolnému běhu čerpadla při nedostatku kapaliny. Typů ochran existuje velké množství, nejčastěji se používají plovákové spínače, které bývají součástí např. kalových čerpadel. Další možností, která se velice často používá, je instalace ponorných sond především do vrtaných studní. Bývají nejčastěji na principu vodivosti vody. Moderní variantou je ochrana na principu měření účiníku motoru. Výhodou je, že systém nevyžaduje žádné sondy ve vodě a tím se zjednodušuje instalace.
  • Jaký objem tlakové nádoby zvolit při jejím výběru?
    Volba závisí na předpokládaném odebíraném množství vody a na výkonu čerpadla. Čím je odběr vody častější a čím je čerpadlo výkonnější, tím větší se volí objem tlakové nádoby. Pro standardní domácí vodárny postačuje objem od 20 do 80 litrů, pro větší komerční nebo průmyslové objekty může být nádoba 1000 litrů a více. Velikost nádoby zejména ovlivňuje četnost spínání čerpadla, proto je např. u ponorných čerpadel, třeba zohlednit při výběru nádoby i omezenou četnost spínání.
  • Proč čerpadlo často spíná?
    Pokud po otevření kohoutku dochází k velmi rychlému sepnutí čerpadla, je pravděpodobně v nádobě nedostatek přetlaku vzduchu. V takovém případě je třeba správně seřídit přetlak vzduchu v tlakové nádobě. Přetlak v nádobě by měl být o dvě desetiny nižší než je zapínací tlak spínače. Tento úkon je nutno provést po úplném vyprázdnění vody v tlakové nádobě.
  • Proč čerpadlo nenasaje?
    Nejčastější závadou je netěsnost na sacím potrubí. Sací potrubí musí být dokonale těsné a sací koš nesmí propouštět vodu zpět do studny. Často se také stává, že potrubí není v trvalém mírném spádu od čerpadla ke studni a dochází k tvorbě vzduchové kapsy a tu není čerpadlo schopno odsát. Je vždy potřeba před spuštěním zavodnit prostor čerpadla a potrubí i samonasávací čerpadlo potřebuje být zcela zavodněno.
