PROTIPOŽÁRNÍ AUTOMATICKÉ TLAKOVÉ STANICE DLE EN 12845
DAB.1 KVT, DAB.1 KVT10, DAB.1 KVT6, DAB.1 KVT8

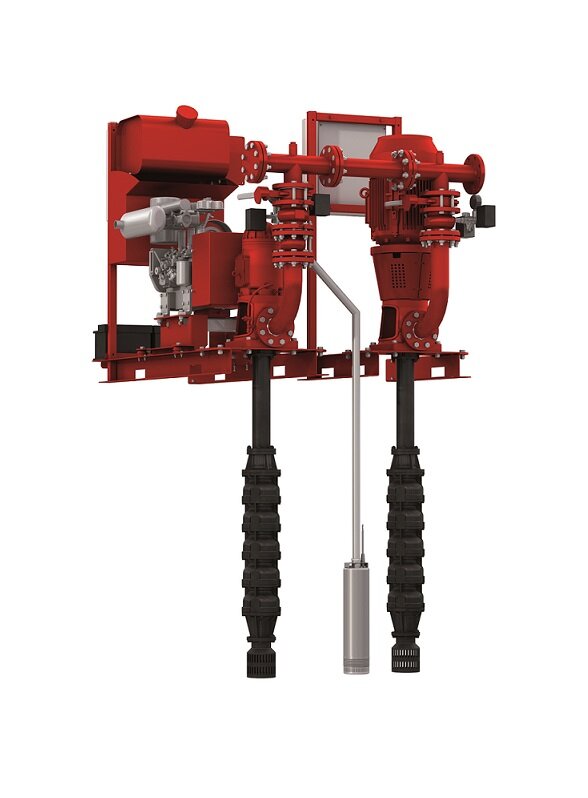

Protipožární tlakové stanice 1 KVT s dieselovým nebo elektrickým motorem, vhodné pro automatické sprinklerové nebo hydrantové systémy komerčních budov. Vertikální ponorná čerpadla (turbínová čerpadla) dle požadavků norem UNI EN 12845 v článku 10.6.1.
Zjednodušená údržba: Díky ponornému tělesu čerpadla a ovládání motoru na povrchu umožňuje tato sestava eliminaci problémů se sáním, kromě toho významně usnadňuje údržbu.
Modularita: Tlakové stanice DAB jsou navrženy tak, aby je bylo možné vzájemně sestavit dle požadavků normy UNI EN 12845.
Dostupné modely stanic:
-1KVT …….EN
skládající se z vertikálního ponorného turbínového čerpadla s elektrickým motorem včetně řídicí jednotky, základny a elektrického panelu
-1 KVT …….MD EN
skládající se z vertikálního ponorného turbínového čerpadla s dieselovým motorem chlazeným vzduchem nebo s chladičem (na vyžádání s výměníkem) včetně řídicí jednotky, základny a elektrického panelu
Provozní rozsah: od 4 do 300 m3/h
Čerpaná kapalina: čistá, bez pevných nebo abrazivních látek, neviskózní, neagresivní, nekrystalizovaná a chemicky neutrální, vlastnostmi blízká vodě
Rozsah teploty kapaliny: od 0 °C do +40 °C
Maximální okolní teplota: +40 °C
Maximální pracovní tlak: 16 bar (1600 kPa) PN 16
Zvláštní provedení na vyžádání: dieselová verze s výměníkem
| Obj. kód | Typ | Název | Produktová skupina | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|---|
| 60179712 | DAB.1 KVT6 | 1 KVT6 03/4 400/50 EN 12845 - 5,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 410 292,00 Kč |
| 60179713 | DAB.1 KVT6 | 1 KVT6 03/5 400/50 EN 12845 - 7,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 414 155,00 Kč |
| 60179714 | DAB.1 KVT6 | 1 KVT6 03/6 400/50 EN 12845 - 7,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 425 443,00 Kč |
| 60179715 | DAB.1 KVT6 | 1 KVT6 03/7 400/50 EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 474 577,00 Kč |
| 60179716 | DAB.1 KVT6 | 1 KVT6 03/8 400/50 EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 484 965,00 Kč |
| 60179699 | DAB.1 KVT6 | 1 KVT6 13/4 400/50 EN 12845 - 7,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 422 440,00 Kč |
| 60179698 | DAB.1 KVT6 | 1 KVT6 13/5 400/50 EN 12845 - 7,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 433 088,00 Kč |
| 60179700 | DAB.1 KVT6 | 1 KVT6 13/6 400/50 EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 463 870,00 Kč |
| 60179696 | DAB.1 KVT6 | 1 KVT6 13/7 400/50 EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 474 577,00 Kč |
| 60179697 | DAB.1 KVT6 | 1 KVT6 13/8 400/50 EN 12845 - 15,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 493 071,00 Kč |
| 60179701 | DAB.1 KVT6 | 1 KVT6 13/9 400/50 EN 12845 - 15,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 503 478,00 Kč |
| 60179705 | DAB.1 KVT6 | 1 KVT6 23/4 400/50 EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 443 696,00 Kč |
| 60179704 | DAB.1 KVT6 | 1 KVT6 23/5 400/50 EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 454 683,00 Kč |
| 60179703 | DAB.1 KVT6 | 1 KVT6 23/6 400/50 EN 12845 - 15,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 473 577,00 Kč |
| 60179702 | DAB.1 KVT6 | 1 KVT6 23/7 400/50 EN 12845 - 18,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 571 867,00 Kč |
| 60218130 | DAB.1 KVT | 1 KVT 8 60.3/3B 18,5 - 3x400V; EN12845 - automatická tlaková stanice s 1 čerpadlem typu KVT | 22-P | 1 | ks | 494 171,00 Kč |
| 60218450 | DAB.1 KVT | 1 KVT 8 60.3/4C 22 - 3x400V; EN12845 - automatická tlaková stanice s 1 čerpadlem typu KVT | 22-P | 1 | ks | 522 832,00 Kč |
| 60218544 | DAB.1 KVT | 1 KVT 8 60.3/5B - 3x400V; EN12845 - automatická tlaková stanice s 1 čerpadlem typu KVT | 22-P | 1 | ks | 589 479,00 Kč |
| 60211607 | DAB.1 KVT8 | 1 KVT8 85.4/6B 400/50 EN12845 - 30,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 593 682,00 Kč |
| 60211614 | DAB.1 KVT8 | 1 KVT8 110.5/5BC 400/50 EN12845 - 37,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 697 516,00 Kč |
| 60211622 | DAB.1 KVT8 | 1 KVT8 140.5/2AB 400/50 EN12845 - 18,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 529 997,00 Kč |
| 60211658 | DAB.1 KVT8 | 1 KVT8 140.5/4AB 400/50 EN12845 - 37,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 699 077,00 Kč |
| 60211685 | DAB.1 KVT8 | 1 KVT8 140.5/5B 400/50 EN12845 - 45,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 775 011,00 Kč |
| 60211711 | DAB.1 KVT10 | 1 KVT10 180.5/2X 400/50 EN12845 - 45,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 779 334,00 Kč |
| 60211445 | DAB.1 KVT10 | 1 KVT10 180.5/3C 400/50 EN12845 - 55,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 994 887,00 Kč |
| 60211725 | DAB.1 KVT10 | 1 KVT10 240.6/3C 400/50 EN12845 - 75,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 1 282 772,00 Kč |
| 60210690 | DAB.1 KVT6 | 1 KVT6 03/4 MDY EN12845 - 6,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 655 386,00 Kč |
| 60210691 | DAB.1 KVT6 | 1 KVT6 03/5 MD EN12845 - 6,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 656 367,00 Kč |
| 60179675 | DAB.1 KVT6 | 1 KVT6 03/6 MD EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 783 137,00 Kč |
| 60179676 | DAB.1 KVT6 | 1 KVT6 03/7 MD EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 754 857,00 Kč |
| 60179677 | DAB.1 KVT6 | 1 KVT6 03/8 MD EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 804 192,00 Kč |
| 60210681 | DAB.1 KVT6 | 1 KVT6 13/4 MDY EN 12845 - 6,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 691 932,00 Kč |
| 60179679 | DAB.1 KVT6 | 1 KVT6 13/5 MD EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 730 560,00 Kč |
| 60179680 | DAB.1 KVT6 | 1 KVT6 13/6 MD EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 738 785,00 Kč |
| 60179682 | DAB.1 KVT6 | 1 KVT6 13/7 MD EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 793 724,00 Kč |
| 60209438 | DAB.1 KVT6 | 1 KVT6 13/8 MD EN12845 - 19,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 811 537,00 Kč |
| 60209398 | DAB.1 KVT6 | 1 KVT6 13/9 MD EN12845 - 19,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 812 758,00 Kč |
| 60179685 | DAB.1 KVT6 | 1 KVT6 23/4 MD EN 12845 - 11,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 762 882,00 Kč |
| 60209397 | DAB.1 KVT6 | 1 KVT6 23/5 MD EN12845 - 19,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 838 036,00 Kč |
| 60209394 | DAB.1 KVT6 | 1 KVT6 23/6 MD EN12845 - 19,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 848 744,00 Kč |
| 60179687 | DAB.1 KVT6 | 1 KVT6 23/7 MD EN 12845 - 19,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 859 551,00 Kč |
| 60218133 | DAB.1 KVT | 1 KVT 8 60.3/3B 19 MD EN12845 - automatická tlaková stanice s 1 čerpadlem typu KVT | 22-P | 1 | ks | 822 145,00 Kč |
| 60218553 | DAB.1 KVT | 1 KVT 8 60.3/5B 35 MD EN12845 - automatická tlaková stanice s 1 čerpadlem typu KVT | 22-P | 1 | ks | 1 132 385,00 Kč |
| 60211619 | DAB.1 KVT8 | 1 KVT8 140.5/2AB MD EN12845 - 19,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 1 020 726,00 Kč |
| 60218552 | DAB.1 KVT | 1 KVT 8 60.3/5B 36,4 MD SC EN12845 - automatická tlaková stanice s 1 čerpadlem typu KVT | 22-P | 1 | ks | 1 159 064,00 Kč |
| 60211456 | DAB.1 KVT8 | 1 KVT8 85.4/6B MDY EN 12845 - 36,4kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 1 176 136,00 Kč |
| 60211610 | DAB.1 KVT8 | 1 KVT8 110.5/5BC MDY EN12845 - 36,4kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 1 225 431,00 Kč |
| 60211635 | DAB.1 KVT8 | 1 KVT8 140.5/4AB MDY EN 12845 - 36,4kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 1 227 713,00 Kč |
| 60211670 | DAB.1 KVT8 | 1 KVT8 140.5/5B MD EN 12845 - 53,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 1 336 090,00 Kč |
| 60211706 | DAB.1 KVT10 | 1 KVT10 180.5/2X MD EN 12845 - 53,0kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 1 445 108,00 Kč |
| 60211010 | DAB.1 KVT10 | 1 KVT10 180.5/3C MD EN 12845 - 73,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 1 593 994,00 Kč |
| 60211724 | DAB.1 KVT10 | 1 KVT10 240.6/3C MD EN 12845 - 73,5kW - protipožární automatická tlaková stanice | 22-P | 1 | ks | 1 606 502,00 Kč |
