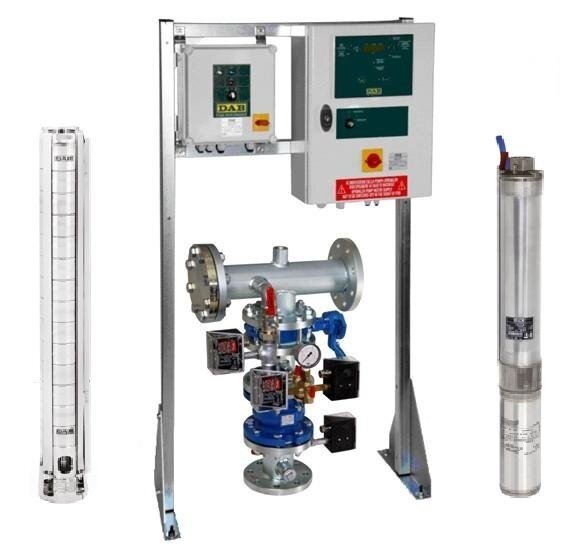

PROTIPOŽÁRNI STANICE DLE EN 12845 S PONORNÝMI ČERPADLY
DAB.1S4, DAB.1SM8 EN 12845, DAB.1SS6 EN 12845
Stanice s protipožárními ponornými čerpadly vyrobené v souladu s Evropskou normou UNI EN 12845.
EVROPSKÁ NORMA EN 12845
určuje konstrukční zásady a podmínky pro montáž a údržbu protipožárních stabilních sprinklerových zařízení v budovách. Nahrazuje dřívější starší normy UNI 9489 a UNI 9490. Automatické protipožární sprinklerové zařízení je navržené k tomu, aby detekovalo přítomnost ohně a uhasilo jej již v počáteční fázi, nebo aby oheň drželo pod kontrolou, dokud jej nebude možno uhasit dalšími prostředky. Klasické protipožární sprinklerové zařízení obsahuje:
vodní zdroj, protipožární automatickou tlakovou stanici, sadu kontrolních armatur a rozvodný systém tlakové vody se sprinklery.
Hlavní čerpadlo spuštěné pro protipožární zásah pracuje trvale do té doby, nežli je zastaveno ručně stlačením tlačítka STOP na ovládacím panelu. V případě okruhů s hydranty odkazujeme na normu UNI 10779 (červenec 07), která v souladu s EN 12845 za určitých okolností dovoluje automatické vypnutí hlavního čerpadla.
Činnost protipožární automatické tlakové stanice: za normálních okolností (bez odběru vody) je systém udržován pod statickým tlakem
Provozní rozsah: od 4 do 160 m3/h
| Obj. kód | Typ | Název | Balení | Jednotka | Cena bez DPH |
|---|---|---|---|---|---|
| 60202170 | DAB.1S4 | 1S4 8/9 015 T 400/50 EN 12845 protipožární aut. tl. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 183 190,00 Kč |
| 60202073 | DAB.1S4 | 1S4 8/15 022 T 400/50 EN 12845 protipožární aut. tl. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 194 078,00 Kč |
| 60201990 | DAB.1S4 | 1S4 8/21 030 T 400/50 EN 12845 protipožární aut. tl. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 198 941,00 Kč |
| 60202004 | DAB.1S4 | 1S4 16/12 022 T 400/50 EN 12845 protipožární aut. tl. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 187 794,00 Kč |
| 60202175 | DAB.1S4 | 1S4 16/16 030 T 400/50 EN 12845 protipožární aut. tl. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 202 584,00 Kč |
| 60202178 | DAB.1S4 | 1S4 16/21 040 T 400/50 EN 12845 protipožární aut. tl. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 213 972,00 Kč |
| 60202182 | DAB.1S4 | 1S4 16/29 055 T 400/50 EN 12845 protipožární aut. tl. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 220 797,00 Kč |
| 60202145 | DAB.1S4 | 1S4 8/9 015 T 400/50 EN 12845 - S4 3/19 011 T - protipož. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 236 388,00 Kč |
| 60202067 | DAB.1S4 | 1S4 8/15 022 T 400/50 EN 12845 - S4 3/25 015 T - protipož. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 249 958,00 Kč |
| 60202045 | DAB.1S4 | 1S4 8/21 030 T 400/50 EN 12845 - S4 3/25 015 T - protipož. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 257 503,00 Kč |
| 60202063 | DAB.1S4 | 1S4 16/12 022 T 400/50 EN 12845 - S4 3/13 007 T - protipož. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 238 109,00 Kč |
| 60202146 | DAB.1S4 | 1S4 16/16 030 T 400/50 EN 12845 - S4 3/13 007 T - protipož. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 248 817,00 Kč |
| 60202158 | DAB.1S4 | 1S4 16/21 040 T 400/50 EN 12845 - S4 3/19 011 T - protipož. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 260 265,00 Kč |
| 60202164 | DAB.1S4 | 1S4 16/29 055 T 400/50 EN 12845 - S4 3/25 015 T - protipož. stanice - 4" ponorné čerpadlo; 15m kabel | 1 | ks | 279 058,00 Kč |
| 60204321 | DAB.1SS6 EN 12845 | 1SS6 C06 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 277 323,00 Kč |
| 60204323 | DAB.1SS6 EN 12845 | 1SS6 C08 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 285 630,00 Kč |
| 60204338 | DAB.1SS6 EN 12845 | 1SS6 C11 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 295 433,00 Kč |
| 60171495 | DAB.1SS6 EN 12845 | 1SS6D04 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 267 951,00 Kč |
| 60204378 | DAB.1SS6 EN 12845 | 1SS6 D05 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 278 926,00 Kč |
| 60204382 | DAB.1SS6 EN 12845 | 1SS6 D06 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 285 609,00 Kč |
| 60204385 | DAB.1SS6 EN 12845 | 1SS6 D07 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 310 971,00 Kč |
| 60204498 | DAB.1SS6 EN 12845 | 1SS6 D09 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 319 109,00 Kč |
| 60204388 | DAB.1SS6 EN 12845 | 1SS6 E03 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 275 658,00 Kč |
| 60204393 | DAB.1SS6 EN 12845 | 1SS6 E04 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 282 446,00 Kč |
| 60204407 | DAB.1SS6 EN 12845 | 1SS6 E05 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 306 818,00 Kč |
| 60204411 | DAB.1SS6 EN 12845 | 1SS6 E06 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 314 050,00 Kč |
| 60204512 | DAB.1SS6 EN 12845 | 1SS6 E07 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 338 316,00 Kč |
| 60204538 | DAB.1SS6 EN 12845 | 1SS6 E08 T 400/50 EN12845 protipožární automatická tlaková stanice - 6" ponorné čerpadlo; 15m kabel | 1 | ks | 342 406,00 Kč |
| 60203891 | DAB.1SS6 EN 12845 | 1SS6 C06 T 400/50 EN 12845 - S4 C19T protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 327 732,00 Kč |
| 60203902 | DAB.1SS6 EN 12845 | 1SS6 C08 T 400/50 EN 12845 - S4 C19T protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 339 096,00 Kč |
| 60203952 | DAB.1SS6 EN 12845 | 1SS6 C11 T 400/50 EN 12845 - S4 C25T protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 353 243,00 Kč |
| 60203810 | DAB.1SS6 EN 12845 | 1SS6 D04 T 400/50 EN 12845 - S4 C13T protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 324 549,00 Kč |
| 60204036 | DAB.1SS6 EN 12845 | 1SS6 D05 T 400/50 EN 12845 - S4 C19T protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 329 356,00 Kč |
| 60204302 | DAB.1SS6 EN 12845 | 1SS6 D06 T 400/50 EN 12845 - S4 C19T protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 339 054,00 Kč |
| 60204303 | DAB.1SS6 EN 12845 | 1SS6 D07 T 400/50 EN 12845 - S4 C19T protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 364 438,00 Kč |
| 60204444 | DAB.1SS6 EN 12845 | 1SS6 D09 T 400/50 EN 12845 - S4 C25T protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 377 846,00 Kč |
| 60203691 | DAB.1SS6 EN 12845 | 1SS6 E03 T 400/50 EN 12845 - S4 C13 protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 326 046,00 Kč |
| 60203696 | DAB.1SS6 EN 12845 | 1SS6 E04 T 400/50 EN 12845 - S4 C13 protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 329 946,00 Kč |
| 60204304 | DAB.1SS6 EN 12845 | 1SS6 E05 T 400/50 EN 12845 - S4 C19 protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 357 248,00 Kč |
| 60204312 | DAB.1SS6 EN 12845 | 1SS6 E06 T 400/50 EN 12845 - S4 C19 protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 367 431,00 Kč |
| 60204506 | DAB.1SS6 EN 12845 | 1SS6 E07 T 400/50 EN 12845 - S4 C25 protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 397 095,00 Kč |
| 60204537 | DAB.1SS6 EN 12845 | 1SS6 E08 T 400/50 EN 12845 - S4 C25 protipožární automatická tlaková stanice - 6" ponorné čerpadlo | 1 | ks | 401 058,00 Kč |
| 60177100 | DAB.1SM8 EN 12845 | 1SM8 E3A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 388 514,00 Kč |
| 60204790 | DAB.1SM8 EN 12845 | 1SM8 E4A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 418 557,00 Kč |
| 60204832 | DAB.1SM8 EN 12845 | 1SM8 E5A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 447 525,00 Kč |
| 60177103 | DAB.1SM8 EN 12845 | 1SM8 G3A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 408 058,00 Kč |
| 60204849 | DAB.1SM8 EN 12845 | 1SM8 G4A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 436 983,00 Kč |
| 60204876 | DAB.1SM8 EN 12845 | 1SM8 G5A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 463 210,00 Kč |
| 60204909 | DAB.1SM8 EN 12845 | 1SM8 H3A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 427 117,00 Kč |
| 60204913 | DAB.1SM8 EN 12845 | 1SM8 H4A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 452 774,00 Kč |
| 60204929 | DAB.1SM8 EN 12845 | 1SM8 H5A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 509 445,00 Kč |
| 60204933 | DAB.1SM8 EN 12845 | 1SM8 L3A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 442 423,00 Kč |
| 60205663 | DAB.1SM8 EN 12845 | 1SM8 L4A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 499 115,00 Kč |
| 60205672 | DAB.1SM8 EN 12845 | 1SM8 L5A T 400/50 EN 12845 protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 601 472,00 Kč |
| 60204662 | DAB.1SM8 EN 12845 | 1SM8 E3A T 400/50 EN 12845 - S4C 19 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 441 833,00 Kč |
| 60204774 | DAB.1SM8 EN 12845 | 1SM8 E4A T 400/50 EN 12845 - S4C 19 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 471 939,00 Kč |
| 60204813 | DAB.1SM8 EN 12845 | 1SM8 E5A T 400/50 EN 12845 - S4C 25 Tprotipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 505 545,00 Kč |
| 60204834 | DAB.1SM8 EN 12845 | 1SM8 G3A T 400/50 EN 12845 - S4C 19 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 461 461,00 Kč |
| 60204848 | DAB.1SM8 EN 12845 | 1SM8 G4A T 400/50 EN 12845 - S4C 25 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 495 088,00 Kč |
| 60204853 | DAB.1SM8 EN 12845 | 1SM8 G5A T 400/50 EN 12845 - S4C 25 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 521 294,00 Kč |
| 60204890 | DAB.1SM8 EN 12845 | 1SM8 H3A T 400/50 EN 12845 - S4C 19 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 479 992,00 Kč |
| 60204912 | DAB.1SM8 EN 12845 | 1SM8 H4A T 400/50 EN 12845 - S4C 19 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 506 114,00 Kč |
| 60204920 | DAB.1SM8 EN 12845 | 1SM8 H5A T 400/50 EN 12845 - S4C 25 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 567 655,00 Kč |
| 60204931 | DAB.1SM8 EN 12845 | 1SM8 L3A T 400/50 EN 12845 - S4C 19 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 495 783,00 Kč |
| 60204946 | DAB.1SM8 EN 12845 | 1SM8 L4A T 400/50 EN 12845 - S4C 25 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 557 198,00 Kč |
| 60205667 | DAB.1SM8 EN 12845 | 1SM8 L5A T 400/50 EN 12845 - S4C 25 T protipožární automatická tlaková stanice - 8" ponorné čerpadlo | 1 | ks | 659 534,00 Kč |
